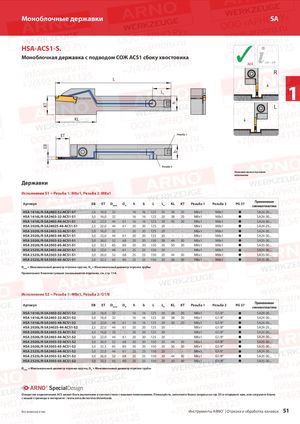

Каталог ARNO обработка канавок и отрезка 2018 - страница 51
Навигация
Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы
Каталог ARNO фрезерование 2016
Каталог ARNO автоматизированные системы хранения инструмента
Каталог ARNO оснастка для токарного и фрезерного оборудования
Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015
HSA-ACS1-S.
Моноблочная державка с подводом СОЖ ACS1 сбоку хвостовика
L
L
4
KL
ET Резьба 1
ACS 114 – 119
R
1
L
Державки
Исполнение S1 = Резьба 1: M8x1, Резьба 2: M8x1
Резьба 2
Показано правостороннее исполнение
| Артикул | EB | ET | Dмакс | DR | h | b | L | L4 KL | KT | Резьба 1 | Резьба 2 | PG 37 | Применяемая сменная пластина |
| HSA 1616L/R-SA2402-32-ACS1-S1 | 2,0 | 16,0 | 32 | - | 16 | 16 | 125 | 20 38 | 20 | M8x1 | M8x1 | | SA24-20... |
| HSA 1616L/R-SA2403-32-ACS1-S1 | 3,0 | 16,0 | 32 | - | 16 | 16 | 125 | 20 38 | 20 | M8x1 | M8x1 | | SA24-30... |
| HSA 1616L/R-SA2403-44-ACS1-S1 | 3,0 | 22,0 | 44 | 61 | 16 | 16 | 125 | 20 45 | 20 | M8x1 | M8x1 | | SA24-30... |
| HSA 2020L/R-SA24025-44-ACS1-S1 | 2,5 | 22,0 | 44 | 61 | 20 | 20 | 125 | 20 - | - | M8x1 | M8x1 | | SA24-25... |
| HSA 2020L/R-SA2403-32-ACS1-S1 | 3,0 | 16,0 | 32 | - | 20 | 20 | 125 | 20 - | - | M8x1 | M8x1 | | SA24-30... |
| HSA 2020L/R-SA2403-44-ACS1-S1 | 3,0 | 22,0 | 44 | 61 | 20 | 20 | 125 | 20 - | - | M8x1 | M8x1 | | SA24-30... |
| HSA 2020L/R-SA3503-52-ACS1-S1 | 3,0 | 26,0 | 52 | 68 | 20 | 20 | 150 | 20 44 | 30 | M8x1 | M8x1 | | SA35-30... |
| HSA 2020L/R-SA3503-65-ACS1-S1 | 3,0 | 32,5 | 65 | 80 | 20 | 20 | 150 | 20 50 | 30 | M8x1 | M8x1 | | SA35-30... |
| HSA 2525L/R-SA2403-44-ACS1-S1 | 3,0 | 22,0 | 44 | 61 | 25 | 25 | 150 | 20 - | - | M8x1 | M8x1 | | SA24-30... |
| HSA 2525L/R-SA3503-52-ACS1-S1 | 3,0 | 26,0 | 52 | 68 | 25 | 25 | 150 | 20 44 | 30 | M8x1 | M8x1 | | SA35-30... |
| HSA 2525L/R-SA3503-65-ACS1-S1 | 3,0 | 32,5 | 65 | 80 | 25 | 25 | 150 | 20 50 | 30 | M8x1 | M8x1 | | SA35-30... |
D = Максимальный диаметр отрезки прутка, D = Максимальный диаметр отрезки трубы max R Примечание: Комплектующие заказываются отдельно, см. стр. 114.
Исполнение S2 = Резьба 1: M8x1, Резьба 2: G1/8
| Артикул | EB | ET | Dмакс | DR | h | b | L | L4 | KL | KT | Резьба 1 | Резьба 2 | PG 37 | Применяемая сменная пластина |
| HSA 1616L/R-SA2402-32-ACS1-S2 | 2,0 | 16,0 | 32 | - | 16 | 16 | 125 | 20 | 38 | 20 | M8x1 | G1/8“ | | SA24-20... |
| HSA 1616L/R-SA2403-32-ACS1-S2 | 3,0 | 16,0 | 32 | - | 16 | 16 | 125 | 20 | 38 | 20 | M8x1 | G1/8“ | | SA24-30... |
| HSA 1616L/R-SA2403-44-ACS1-S2 | 3,0 | 22,0 | 44 | 61 | 16 | 16 | 125 | 20 | 45 | 20 | M8x1 | G1/8“ | | SA24-30... |
| HSA 2020L/R-SA24025-44-ACS1-S2 | 2,5 | 22,0 | 44 | 61 | 20 | 20 | 125 | 20 | - | - | M8x1 | G1/8“ | | SA24-25... |
| HSA 2020L/R-SA2403-32-ACS1-S2 | 3,0 | 16,0 | 32 | - | 20 | 20 | 125 | 20 | - | - | M8x1 | G1/8“ | | SA24-30... |
| HSA 2020L/R-SA2403-44-ACS1-S2 | 3,0 | 22,0 | 44 | 61 | 20 | 20 | 125 | 20 | - | - | M8x1 | G1/8“ | | SA24-30... |
| HSA 2020L/R-SA3503-52-ACS1-S2 | 3,0 | 26,0 | 52 | 68 | 20 | 20 | 150 | 20 | 44 | 30 | M8x1 | G1/8“ | | SA35-30... |
| HSA 2020L/R-SA3503-65-ACS1-S2 | 3,0 | 32,5 | 65 | 80 | 20 | 20 | 150 | 20 | 50 | 30 | M8x1 | G1/8“ | | SA35-30... |
| HSA 2525L/R-SA2403-44-ACS1-S2 | 3,0 | 22,0 | 44 | 61 | 25 | 25 | 150 | 20 | - | - | M8x1 | G1/8“ | | SA24-30... |
| HSA 2525L/R-SA3503-52-ACS1-S2 | 3,0 | 26,0 | 52 | 68 | 25 | 25 | 150 | 20 | 44 | 30 | M8x1 | G1/8“ | | SA35-30... |
| HSA 2525L/R-SA3503-65-ACS1-S2 | 3,0 | 32,5 | 65 | 80 | 25 | 25 | 150 | 20 | 50 | 30 | M8x1 | G1/8“ | | SA35-30... |
D = Максимальный диаметр отрезки прутка, D = Максимальный диаметр отрезки трубы макс R
ARNO ® SpecialDesign
Отверстие подключения ACS может быть выполнено в соответствии с вашими пожеланиями. Пожалуйста, заполните бланк запроса на стр. 55 и отправьте нам, или загрузите бланк с нашей страницы в интернете: : www.arno.de/service/downloads
