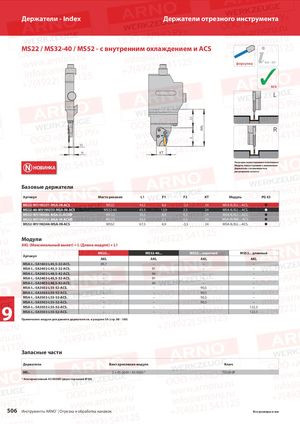

Держатели - Index Держатели отрезного инструмента MS22 / MS32-40 / MS52 - с внутренним охлаждением и ACS 514 – 517 форсунка KMD ✓ ACS L L1 AKL R L F2 F1 KT Показано левостороннее исполнение Модуль левостороннего исполнения НОВИНКА Держатель с возможностью регулировки высоты Базовые держатели Артикул Место резания L1 F1 F2 KT Модуль PG 43 MS22-W5190231-MSA-IN-ACS MS22 44,2 8,4 -2,0 24 MSA-IL/ILL-..-ACS.  MS32-40-W5190233-MSA-IN-ACS MS32-40 45,5 12,9 2,5 24 MSA-IL/ILL-..-ACS.  MS52-W5190260-MSA-IL-ACSN MS 52 35,5 8,9 0,5 24 MSA-IL/ILL-..-ACS.  MS52-W5190261-MSA-IR-ACSN MS 52 35,5 2,1 0,5 24 MSA-IR/IRR-..-ACS.  MS52-W5190244-MSA-IN-ACS MS52 67,5 6,9 -3,5 24 MSA-IL/ILL-..-ACS.  Модули AKL (Максимальный вылет) = L (Длина модуля) + L1 MS22... MS32-40... MS52... короткий MS52... длинный Артикул AKL AKL AKL AKL MSA-I..-SA1602-L45,5-22-ACS. 89,7 – – – MSA-I..-SA2402-L45,5-32-ACS. – 91 – – MSA-I..-SA2402-L48,5-42-ACS. – 94 – – MSA-I..-SA2403-L45,5-32-ACS. – 91 – – MSA-I..-SA2403-L48,5-42-ACS. – 94 – – MSA-I..-SA3502-L55-52-ACS. – – 90,5 – MSA-I..-SA3502-L55-52-ACS. – – 90,5 – MSA-I..-SA3503-L55-52-ACS. – – 90,5 – MSA-I..-SA3503-L55-52-ACS. – – 90,5 – 9 MSA-I..-SA3502-L55-52-ACS. – – - 122,5 MSA-I..-SA3503-L55-52-ACS. – – - 122,5 Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) Запасные части Держатели Винт крепления модуля Ключ MS.. 2 x AS 0049 / AS 0050 * T5220-IP * Альтернативный AS 0050D (двухсторонний IP20) 506 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
