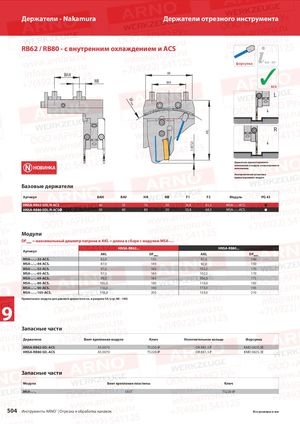

Каталог ARNO обработка канавок и отрезка 2018 - страница 504

Держатели - Nakamura Держатели отрезного инструмента RB62 / RB80 - с внутренним охлаждением и ACS 514 – 517 форсунка KMD BAH NB HR BAV ✓ ACS L DF ma x R AKL 5 (ACS2) Держатель правостороннего исполнения и модуль левостороннего НОВИНКА исполнения Альтернативная установка правостороннего модуля Базовые держатели Артикул BAH BAV HR NB F1 F2 Модуль PG 43 HNSA-RB62-SDL/R-ACS 40 55 76 20 26,8 61,3 MSA-..-..-ACS.  HNSA-RB80-SDL/R-ACSN 50 60 80 20 33,8 68,3 MSA-..-..-ACS.  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… HNSA-RB62... HNSA-RB80... Артикул AKL DFмакс AKL DFмакс MSA-..-..-32-ACS. 82,0 135 87,0 140 MSA-..-..-44-ACS. 87,0 145 92,0 150 MSA-..-..-52-ACS. 97,5 165 102,5 170 MSA-..-..-65-ACS. 97,5 165 102,5 170 MSA-..-..-69-ACS. 99,5 165 104,5 175 MSA-..-..-80-ACS. 105,0 180 110,0 185 MSA-..-..-90-ACS. 110,0 190 115,0 195 MSA-..-..-105-ACS. 118,0 205 123,0 210 Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) 9 Запасные части Держатели Винт крепления модуля Ключ Уплотнительное кольцо Форсунка HNSA-RB62-SD.-ACS AS 0070 T5220-IP OR 8X1,5 P KMD 0825-3E HNSA-RB80-SD.-ACS AS 0070 T5220-IP OR 8X1,5 P KMD 0825-3E Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 504 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
