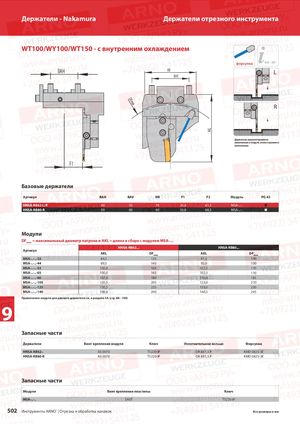

Держатели - Nakamura Держатели отрезного инструмента WT100/WY100/WT150 - с внутренним охлаждением 514 – 517 форсунка KMD BAH HR L BAV DFm ax R AKL Держатель правостороннего исполнения и модуль левостороннего исполнения F1 Базовые держатели Артикул BAH BAV HR F1 F2 Модуль PG 43 HNSA-RB62-L/R 40 55 76 26,8 61,3 MSA-..-..  HNSA-RB80-R 50 60 80 33,8 68,3 MSA-..-..  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… HNSA-RB62... HNSA-RB80... Артикул AKL DFмакс AKL DFмакс MSA-..-..-32 84,5 135 87,0 140 MSA-..-..-44 89,5 145 92,0 150 MSA-..-..-52 100,0 165 102,5 170 MSA-..-..-65 100,0 165 102,5 170 MSA-..-..-80 107,5 180 110,0 185 MSA-..-..-105 120,5 205 123,0 210 MSA-..-..-125 130,5 225 133,0 230 MSA-..-..-140 138,0 240 140,5 245 Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) 9 Запасные части Держатели Винт крепления модуля Ключ Уплотнительное кольцо Форсунка HNSA-RB62-. AS 0070 T5220-IP OR 8X1,5 P KMD 0825-3E HNSA-RB80-R AS 0070 T5220-IP OR 8X1,5 P KMD 0825-3E Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 502 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
