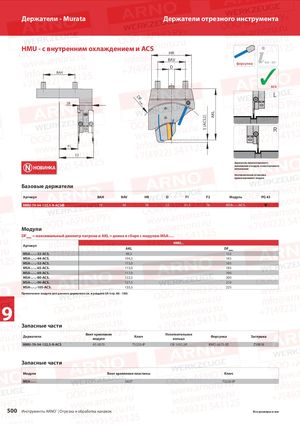

Держатели - Murata Держатели отрезного инструмента HMU - с внутренним охлаждением и ACS HR BAV 514 – 517 форсунка KMD D BAH ✓ ACS L DF 28 m ax AKL 5 (ACS2) R F1 F2 Держатель правостороннего НОВИНКА исполнения и модуль левостороннего исполнения Альтернативная установка правостороннего модуля Базовые держатели Артикул BAH BAV HR D F1 F2 Модуль PG 43 HMU-70-54-122,5-R-ACSN 70 54 78 12 41,5 76 MSA-..-..-ACS.  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… HMU... Артикул AKL DFмакс MSA-..-..-32-ACS. 99,5 155 MSA-..-..-44-ACS. 104,5 165 MSA-..-..-52-ACS. 115,0 185 MSA-..-..-65-ACS. 115,0 185 MSA-..-..-69-ACS. 117,0 190 MSA-..-..-80-ACS. 122,5 200 MSA-..-..-90-ACS. 127,5 210 MSA-..-..-105-ACS. 135,5 225 Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) 9 Запасные части Винт крепления Уплотнительное Держатели Ключ Форсунка Заглушка модуля кольцо HMU-70-54-122,5-R-ACS AS 0070 T5220-IP OR 14X1,5P KMD 0825-3E ZS0818 Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 500 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
