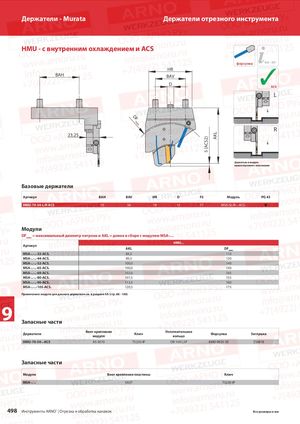

Каталог ARNO обработка канавок и отрезка 2018 - страница 498

Держатели - Murata Держатели отрезного инструмента HMU - с внутренним охлаждением и ACS 514 – 517 форсунка KMD ✓ HR BAH BAV D ACS L DF m xa R AKL 23,25 5 (ACS2) Держатель и модуль правостороннего исполнения Базовые держатели Артикул BAH BAV HR D F2 Модуль PG 43 HMU-70-54-L/R-ACS 70 54 78 12 71 MSA-SL/R-..-ACS.  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… HMU... Артикул AKL DFмакс MSA-..-..-32-ACS. 84,5 110 MSA-..-..-44-ACS. 89,5 120 MSA-..-..-52-ACS. 100,0 140 MSA-..-..-65-ACS. 100,0 140 MSA-..-..-69-ACS. 102,0 145 MSA-..-..-80-ACS. 107,5 155 MSA-..-..-90-ACS. 112,5 160 MSA-..-..-105-ACS. 120,5 175 Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) 9 Запасные части Винт крепления Уплотнительное Держатели Ключ Форсунка Заглушка модуля кольцо HMU-70-54-.-ACS AS 0070 T5220-IP OR 14X1,5P KMD 0825-3E ZS0818 Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 498 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
