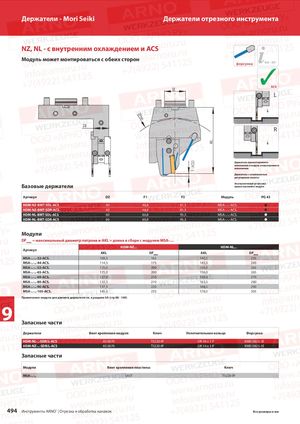

Каталог ARNO обработка канавок и отрезка 2018 - страница 494

Держатели - Mori Seiki Держатели отрезного инструмента NZ, NL - с внутренним охлаждением и ACS Модуль может монтироваться с обеих сторон 514 – 517 форсунка KMD DZ ✓ ACS L DFm ax 28 R AKL 5 ( ACS2 ) Держатель правостороннего исполнения и модуль левостороннего исполнения Держатель с возможностью регулировки высоты Альтернативная установка Базовые держатели правостороннего модуля Артикул DZ F1 F2 Модуль PG 43 HDM-NZ-BMT-SDL-ACS 40 46,8 81,3 MSA-..-..-ACS.  HDM-NZ-BMT-SDR-ACS 40 46,8 81,3 MSA-..-..-ACS.  HDM-NL-BMT-SDL-ACS 60 60,8 95,3 MSA-..-..-ACS.  HDM-NL-BMT-SDR-ACS 60 60,8 95,3 MSA-..-..-ACS.  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… HDM-NZ... HDM-NL... Артикул AKL DFмакс AKL DFмакс MSA-..-..-32-ACS. 109,5 165 140,5 235 MSA-..-..-44-ACS. 114,5 175 145,5 245 MSA-..-..-52-ACS. 125,0 200 156,0 265 MSA-..-..-65-ACS. 125,0 200 156,0 265 MSA-..-..-69-ACS. 127,0 210 158,0 270 MSA-..-..-80-ACS. 132,5 210 163,5 280 MSA-..-..-90-ACS. 137,5 220 168,5 290 MSA-..-..-105-ACS. 145,5 235 176,5 305 Примечание: модули для данного держателя см. в разделе SA (стр 88 - 100) 9 Запасные части Держатели Винт крепления модуля Ключ Уплотнительное кольцо Форсунка HDM-NL-..-SDR/L-ACS AS 0070 T5220-IP OR 36 x 2 P KMD 0825-3E HDM-NZ-..-SDR/L-ACS AS 0070 T5220-IP OR 54 x 3 P KMD 0825-3E Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 494 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
