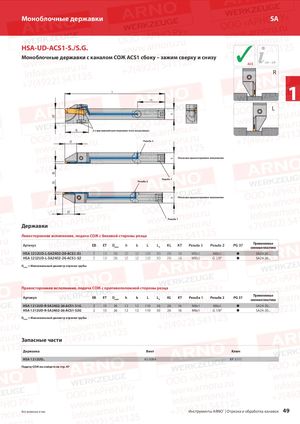

HSA-UD-ACS1-S./S.G.
Моноблочные державки с каналом СОЖ ACS1 сбоку – зажим сверху и снизу
L L4
ACS
114 – 119
R
1
L
KL 2 х внутренний шестигранник (того же размера)
ET Резьба 2
Показано правостороннее исполнение
Резьба 1 Резьба 2
Показано правостороннее исполнение
ET Резьба 1
Державки
Левостороннее исполнение, подача СОЖ с боковой стороны резца
| Артикул | EB | ET | Dмакс | h | b L | L4 | KL | KT | Резьба 1 | Резьба 2 | PG 37 | Применяемая сменная пластина |
| HSA 1212UD-L-SA2402-26-ACS1-S1 | 2 | 13 | 26 | 12 | 12 110 | 30 | 26 | 16 | M8x1 | M8x1 | | SA24-20... |
| HSA 1212UD-L-SA2402-26-ACS1-S2 | 2 | 13 | 26 | 12 | 12 110 | 30 | 26 | 16 | M8x1 | G 1/8“ | | SA24-20... |
D = Максимальный диаметр отрезки трубы макс
Правостороннее исполнение, подача СОЖ с противоположной стороны резца
| Артикул | EB | ET | Dмакс | h | b | L | L4 KL | KT | Резьба 1 | Резьба 2 | PG 37 | Применяемая сменная пластина |
| HSA 1212UD-R-SA2402-26-ACS1-S1G | 2 | 13 | 26 | 12 | 12 | 110 | 30 26 | 16 | M8x1 | M8x1 | | SA24-20... |
| HSA 1212UD-R-SA2402-26-ACS1-S2G | 2 | 13 | 26 | 12 | 12 | 110 | 30 26 | 16 | M8x1 | G 1/8“ | | SA24-20... |
D = Максимальный диаметр отрезки трубы макс
Запасные части
| Державка | Винт | Ключ |
| HSA 1212UD.. | AS 0084 | KP 3111 |
Подачу СОЖ вы найдете на стр. 47
