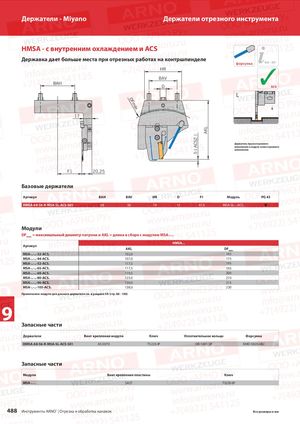

Каталог ARNO обработка канавок и отрезка 2018 - страница 488

Держатели - Miyano Держатели отрезного инструмента HMSA - с внутренним охлаждением и ACS Державка дает больше места при отрезных работах на контршпинделе 514 – 517 форсунка KMD HR BAH BAV D ✓ ACS L DF ma x 17 AKL 5 ( ACS2 ) Держатель правостороннего исполнения и модуль левостороннего исполнения F1 20,25 Базовые держатели Артикул BAH BAV HR D F1 Модуль PG 43 HMSA-68-56-R-MSA-SL-ACS-S01 68 56 74 12 47,8 MSA-SL-..-ACS.  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… HMSA... Артикул AKL DFмакс MSA-..-..-32-ACS. 102,0 165 MSA-..-..-44-ACS. 107,0 175 MSA-..-..-52-ACS. 117,5 195 MSA-..-..-65-ACS. 117,5 195 MSA-..-..-69-ACS. 119,5 200 MSA-..-..-80-ACS. 125,0 210 MSA-..-..-90-ACS. 130,0 215 MSA-..-..-105-ACS. 138,0 230 Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) 9 Запасные части Держатели Винт крепления модуля Ключ Уплотнительное кольцо Форсунка HMSA-68-56-R-MSA-SL-ACS-S01 AS 0070 T5220-IP OR 14X1,5P KMD 0820-4BJ Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 488 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
