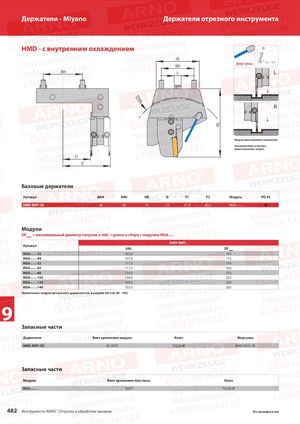

Каталог ARNO обработка канавок и отрезка 2018 - страница 482

Держатели - Miyano Держатели отрезного инструмента HMD - с внутренним охлаждением HR 514 – 517 форсунка KMD BAV BAH D L DFm ax. R AKL Модуль левостороннего исполнения Альтернативная установка правостороннего модуля F1 F2 Базовые держатели Артикул BAH BAV HR D F1 F2 Модуль PG 43 HMD-BMT-SD 68 56 74 12 47,8 82,3 MSA-..-..-  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… HMD-BMT... Артикул AKL DFмакс MSA-..-..-32 102,0 165 MSA-..-..-44 107,0 175 MSA-..-..-52 117,5 195 MSA-..-..-65 117,5 195 MSA-..-..-80 125,0 210 MSA-..-..-105 138,0 235 MSA-..-..-125 148,0 250 MSA-..-..-140 155,5 265 Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) 9 Запасные части Держатели Винт крепления модуля Ключ Форсунка HMD-BMT-SD AS 0070 T5220-IP KMD 0825-3E Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 482 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
