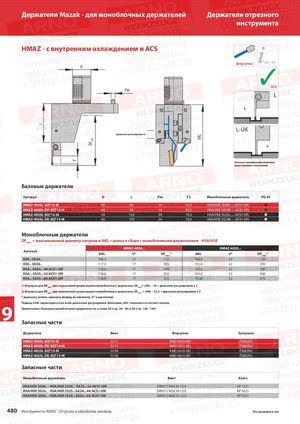

Каталог ARNO обработка канавок и отрезка 2018 - страница 480

Держатели Mazak - для моноблочных держателей Держатели отрезного инструмента HMAZ - с внутренним охлаждением и ACS 514 – 517 форсунка KMD D Pin ✓ ACS L L L-ÜK Диапазон регулировки V AKL DFmax V Базовая и моноблочная державки левостороннего исполнения Базовые держатели Артикул D L Pin F2 Моноблочный держатель PG 43 HMAZ-4020L-SQT10-IK 40 84 16 65,3 HSA/HSE 2020L-..-..ACS1-UN  HMAZ-4020L-ÜK-SQT10-IK 40 84 16 65,3 HSA/HSE 2020R-..-..ACS1-UN  HMAZ-4025L-SQT15-IK 40 120 20 78,3 HSA/HSE 2525L-..-..ACS1-UN  HMAZ-4025L-ÜK-SQT15-IK 40 120 20 78,3 HSA/HSE 2525R-..-..ACS1-UN  Моноблочные держатели DFмакс = максимальный диаметр патрона и AKL = длина в сборе с моноблочными держателями - HSA/HSE HMAZ-4020... HMAZ-4025... Артикул AKL V* DFмакс1) AKL V* DFмакс2) HSE..-SE24.. 108,5 17 170 144,0 22 220 HSE..-SE24.. 117,5 17 185 151,0 22 235 HSA..-SA24..-44-ACS1-UN 118,0 17 190 151,5 22 235 HSA..-SA35..-52-ACS1-UN 128,0 17 210 164,0 22 260 HSA..-SA35..-65-ACS1-UN 134,0 17 220 170,0 22 275 1) Формула для DFмакс при переменной длине вылета моноблочного держателя: DFмакс= (AKL – 24 + диапазон регулировки) x 2 2) Формула для DFмакс при переменной длине вылета моноблочного держателя: DFмакс = (AKL – 32,5 + диапазон регулировки) x 2 * державку можно сдвинуть вперед на величину „V“ в креплении. Подвод СОЖ гарантируется во всём диапазоне регулировки. Величина „AKL“ изменяется соответственно. 9 Примечание: Описание моноблочного держателя см. в главе SA (стр. 38 - 56) и SE (стр. 128 - 140) Запасные части Держатели Винт Форсунка Заглушка HMAZ-4020L-SQT10-IK G111 KMD 0820-4BJ ZS0820G HMAZ-4020L-ÜK-SQT10-IK G111 KMD 0820-4BJ ZS0820G HMAZ-4025L-SQT15-IK G104 KMD 0820-4BJ ZS0820G HMAZ-4025L-ÜK-SQT15-IK G104 KMD 0820-4BJ ZS0820G Запасные части Моноблочный держатель Винт Ключ HSA/HSE 2020.. - HSA/HSE 2525.. -SA35..-52-ACS1-UN DIN912 M6X20-12.9 KP 1321 HSA/HSE 2020.. - HSA/HSE 2525..-SA24..-44-ACS1-UN DIN912 M5X16-12.9 KP 5421 HSA/HSE 2020.. - HSA/HSE 2525..-SA35..-65-ACS1-UN DIN912 M6X20-12.9 KP 5421 480 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
