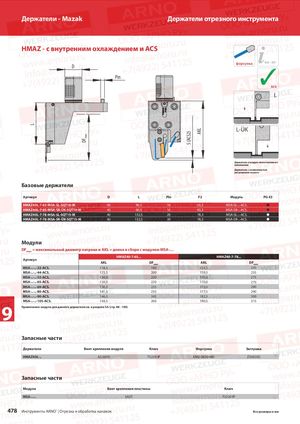

Каталог ARNO обработка канавок и отрезка 2018 - страница 478

Держатели - Mazak Держатели отрезного инструмента HMAZ - с внутренним охлаждением и ACS 514 – 517 форсунка KMD D Pin ✓ ACS L L L-ÜK AKL 5 (ACS2) DFmax Держатель и модуль левостороннего исполнения Держатель с возможностью регулировки высоты Базовые держатели Артикул D L Pin F2 Модуль PG 43 HMAZ40L-7-65-MSA-SL-SQT10-IK 40 96,5 16 65,3 MSA-SL-..-ACS.  HMAZ40L-7-65-MSA-SR-ÜK-SQT10-IK 40 96,5 16 65,3 MSA-SR-..-ACS.  HMAZ40L-7-78-MSA-SL-SQT15-IK 40 132,5 20 78,3 MSA-SL-..-ACS.  HMAZ40L-7-78-MSA-SR-ÜK-SQT15-IK 40 132,5 20 78,3 MSA-SR-..-ACS.  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… HMAZ40-7-65... HMAZ40-7-78... Артикул AKL DFмакс AKL DFмакс MSA-..-..-32-ACS. 118,5 190 154,5 245 MSA-..-..-44-ACS. 123,5 200 159,5 255 MSA-..-..-52-ACS. 134,0 220 170,0 275 MSA-..-..-65-ACS. 134,0 220 170,0 275 MSA-..-..-69-ACS. 136,0 225 172,0 280 MSA-..-..-80-ACS. 141,5 235 177,5 290 MSA-..-..-90-ACS. 146,5 245 182,5 300 MSA-..-..-105-ACS. 154,5 260 190,5 315 9 Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) Запасные части Держатели Винт крепления модуля Ключ Форсунка Заглушка HMAZ40L-.. AS 0070 T5220-IP KMD 0820-4BJ ZS0820G Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 478 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
