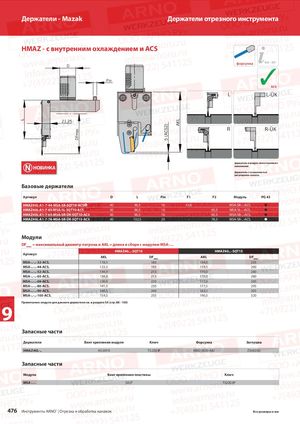

Каталог ARNO обработка канавок и отрезка 2018 - страница 476

Держатели - Mazak Держатели отрезного инструмента HMAZ - с внутренним охлаждением и ACS 514 – 517 форсунка KMD D Pin ✓ ACS L L-ÜK AKL L 21,25 5 (ACS2) R R-ÜK DFmax Держатель и модуль левостороннего НОВИНКА исполнения Держатель с возможностью регулировки высоты Базовые держатели Артикул D L Pin F1 F2 Модуль PG 43 HMAZ40L-A1-7-44-MSA-SR-SQT10-ACSN 40 96,5 16 43,6 - MSA-SR-..-ACS.  HMAZ40L-A1-7-65-MSA-SL-SQT10-ACS 40 96,5 16 - 65,3 MSA-SL-..-ACS.  HMAZ40L-A1-7-65-MSA-SR-ÜK-SQT10-ACS 40 96,5 16 - 65,3 MSA-SR-..-ACS.  HMAZ40L-A1-7-78-MSA-SR-ÜK-SQT15-ACS 40 132,5 20 - 78,3 MSA-SR-..-ACS.  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… HMAZ40...-SQT10 HMAZ40...-SQT15 Артикул AKL DFмакс AKL DFмакс MSA-..-..-32-ACS. 118,5 185 154,5 255 MSA-..-..-44-ACS. 123,5 195 159,5 260 MSA-..-..-52-ACS. 134,0 215 170,0 280 MSA-..-..-65-ACS. 134,0 215 170,0 280 MSA-..-..-69-ACS. 136,0 220 172,0 285 MSA-..-..-80-ACS. 141,5 230 177,5 295 MSA-..-..-90-ACS. 146,5 240 182,5 305 MSA-..-..-105-ACS. 154,5 255 190,5 320 Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) 9 Запасные части Держатели Винт крепления модуля Ключ Форсунка Заглушка HMAZ40L-.. AS 0070 T5220-IP KMD 0820-4BJ ZS0820G Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 476 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
