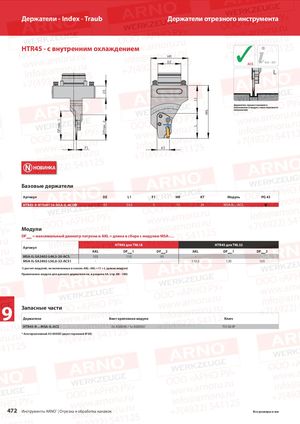

Держатели - Index - Traub Держатели отрезного инструмента HTR45 - с внутренним охлаждением HR DZ ✓ ACS 514 – 517 L 23 L1 Держатель правостороннего исполнения и модуль левостороннего исполнения AKL DFmax. 1 DFmax. 2 L F1 KT НОВИНКА Базовые держатели Артикул DZ L1 F1 HR KT Модуль PG 43 HTR45-R-W7040134-MSA-IL-ACSN 45 54,5 5 72 24 MSA-IL-..-ACS.  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… HTR45 для TNL18 HTR45 для TNL32 Артикул AKL DFмакс1 DFмакс2 AKL DFмакс1 DFмакс2 MSA-IL-SA2402-L48,5-20-ACS. 103 110 95 - - - MSA-IL-SA2402-L56,0-32-ACS1 - - - 110,5 120 105 1) расчет модулей, не включенных в список AKL: AKL = l1 + L (длина модуля) Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) 9 Запасные части Держатели Винт крепления модуля Ключ HTR45-R-..-MSA-IL-ACS 2x AS0049 / 1x AS0050 * T5120-IP * Альтернативный AS 0050D (двухсторонний IP20) 472 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
