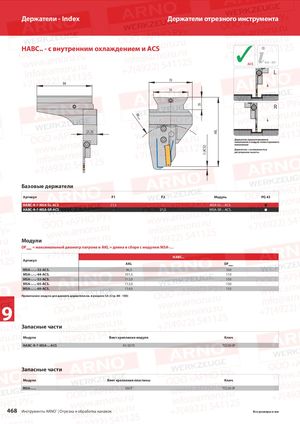

Каталог ARNO обработка канавок и отрезка 2018 - страница 468

Держатели - Index Держатели отрезного инструмента HABC.. - с внутренним охлаждением и ACS ✓ ACS 514 – 517 L 70 84 56 20 R DF m ax 21,25 AKL Держатель правостороннего исполнения и модуль левостороннего исполнения 5 (ACS2) Держатель с возможностью регулировки высоты Базовые держатели Артикул F1 F2 Модуль PG 43 HABC-R-7-MSA-SL-ACS 21,5 - MSA-SL-..-ACS.  HABC-R-7-MSA-SR-ACS - 21,5 MSA-SR-..-ACS.  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… HABC... Артикул AKL DFмакс MSA-..-..-32-ACS. 96,5 100 MSA-..-..-44-ACS. 101,5 110 MSA-..-..-52-ACS. 112,0 130 MSA-..-..-65-ACS. 112,0 130 MSA-..-..-69-ACS. 114,0 135 Примечание: модули для данного держателя см. в разделе SA (Стр. 88 - 100) 9 Запасные части Модули Винт крепления модуля Ключ HABC-R-7-MSA-..-ACS AS 0070 T5220-IP Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 468 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
