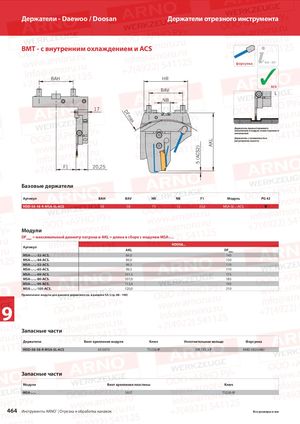

Каталог ARNO обработка канавок и отрезка 2018 - страница 464

Держатели - Daewoo / Doosan Держатели отрезного инструмента BMT - с внутренним охлаждением и ACS 514 – 517 форсунка KMD BAH HR BAV ✓ ACS L NB 17 DF m ax Держатель правостороннего исполнения и модуль левостороннего исполнения Держатель с возможностью AKL регулировки высоты 5 (ACS2) F1 20,25 Базовые держатели Артикул BAH BAV HR NB F1 Модуль PG 43 HDD-58-58-R-MSA-SL-ACS 58 58 75 12 33,8 MSA-SL-..-ACS.  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… HDD58... Артикул AKL DFмакс MSA-..-..-32-ACS. 84,0 140 MSA-..-..-44-ACS. 89,0 150 MSA-..-..-52-ACS. 99,5 170 MSA-..-..-65-ACS. 99,5 170 MSA-..-..-69-ACS. 101,5 175 MSA-..-..-80-ACS. 107,0 185 MSA-..-..-90-ACS. 112,0 195 MSA-..-..-105-ACS. 120,0 210 Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) 9 Запасные части Держатели Винт крепления модуля Ключ Уплотнительное кольцо Форсунка HDD-58-58-R-MSA-SL-ACS AS 0070 T5220-IP OR 7X1,5 P KMD 0820-4BJ Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 464 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
