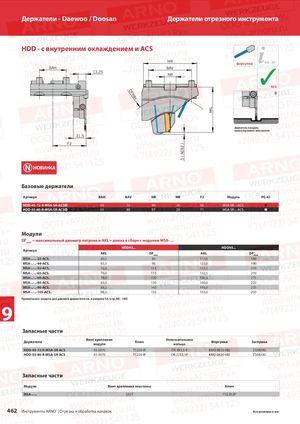

Каталог ARNO обработка канавок и отрезка 2018 - страница 462

Держатели - Daewoo / Doosan Держатели отрезного инструмента HDD - с внутренним охлаждением и ACS HR 514 – 517 форсунка KMD BAH BAV ✓ 13,25 NB ACS DF R ma x AKL Держатель и модуль правостороннего исполнения 21,5 F2 5 ( ACS2 ) НОВИНКА Базовые держатели Артикул BAH BAV HR NB F2 Модуль PG 43 HDD-45-72-R-MSA-SR-ACSN 45 72 90 20 56 MSA-SR-..-ACS.  HDD-55-80-R-MSA-SR-ACSN 55 80 97 20 71 MSA-SR-..-ACS.  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… HDD45... HDD55... Артикул AKL DFмакс AKL DFмакс MSA-..-..-32-ACS. 60,5 85 117,0 180 MSA-..-..-44-ACS. 65,5 95 122,0 190 MSA-..-..-52-ACS. 76,0 115 132,5 210 MSA-..-..-65-ACS. 76,0 115 132,5 210 MSA-..-..-69-ACS. 78,0 120 134,5 215 MSA-..-..-80-ACS. 83,5 130 140,0 225 MSA-..-..-90-ACS. 88,5 140 145,0 235 MSA-..-..-105-ACS. 96,5 155 153,0 250 Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) 9 Запасные части Винт крепления Уплотнительное Держатели Ключ Форсунка Заглушка модуля кольцо HDD-45-72-R-MSA-SR-ACS AS 0070 T5220-IP OR 9X1,5 P KMD 0820-4BJ ZS0820G HDD-55-80-R-MSA-SR-ACS AS 0070 T5220-IP OR 22X3,5P KMD 0820-4BJ ZS0820G Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 462 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
