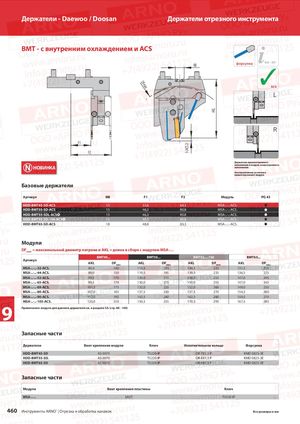

Каталог ARNO обработка канавок и отрезка 2018 - страница 460

Держатели - Daewoo / Doosan Держатели отрезного инструмента BMT - с внутренним охлаждением и ACS 514 – 517 форсунка KMD NB ✓ DFm ACS ax L AKL R F1 5 (ACS 2) F2 Держатель правостороннего исполнения и модуль левостороннего НОВИНКА исполнения Альтернативная установка правостороннего модуля Базовые держатели Артикул NB F1 F2 Модуль PG 43 HDD-BMT45-SD-ACS 15 33,8 68,3 MSA-..-..-ACS.  HDD-BMT55-SD-ACS 15 46,3 80,8 MSA-..-..-ACS.  HDD-BMT55-SDL-ACSN 15 46,3 80,8 MSA-..-..-ACS.  HDD-BMT55-SD-150-ACSN 15 46,3 80,8 MSA-..-..-ACS.  HDD-BMT65-SD-ACS 18 48,8 83,3 MSA-..-..-ACS.  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… BMT45... BMT55... BMT55...-150 BMT65... Артикул AKL DFмакс AKL DFмакс AKL DFмакс AKL DFмакс MSA-..-..-32-ACS. 84,0 140 114,5 185 134,5 225 131,5 215 MSA-..-..-44-ACS. 89,0 150 119,5 195 139,5 235 136,5 225 MSA-..-..-52-ACS. 99,5 170 130,0 215 150,0 255 147,0 245 MSA-..-..-65-ACS. 99,5 170 130,0 215 150,0 255 147,0 245 MSA-..-..-69-ACS. 101,5 175 132,0 220 152,0 260 149,0 250 MSA-..-..-80-ACS. 107,0 185 137,5 230 157,5 270 154,5 260 MSA-..-..-90-ACS. 112,0 195 142,5 240 162,5 280 159,5 270 MSA-..-..-105-ACS. 120,0 210 150,5 255 170,5 295 167,5 285 9 Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) Запасные части Держатели Винт крепления модуля Ключ Уплотнительное кольцо Форсунка HDD-BMT45-SD AS 0070 T5220-IP OR 7X1,5 P KMD 0825-3E HDD-BMT55-SD. AS 0070 T5220-IP OR 8X1,5 P KMD 0825-3E HDD-BMT65-SD AS 0070 T5220-IP OR 9X1,5 P KMD 0825-3E Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 460 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
