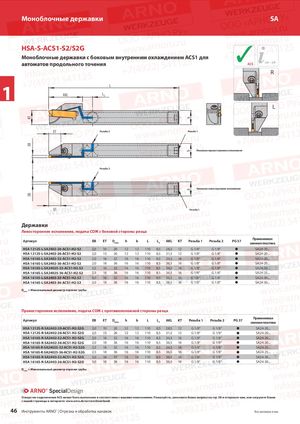

HSA-S-ACS1-S2/S2G ✓
Моноблочные державки с боковым внутренним охлаждением ACS1 для
автоматов продольного точения ACS
1 L
AKL L
5
114 – 119
R
L
ET Резьба 2 Резьба 1
Показано правостороннее исполнение
Резьба 2
Показано левостороннее исполнение
ET Резьба 1
Державки
Левостороннее исполнение, подача СОЖ с боковой стороны резца
| Артикул | EB | ET | Dмакс | h | b | L | L5 | AKL | KT | Резьба 1 | Резьба 2 | PG 37 | Применяемая сменная пластина |
| HSA 1212S-L-SA2402-20-ACS1-H2-S2 | 2,0 | 10 | 20 | 12 | 12 | 110 | 8,5 | 28,5 | 12 | G 1/8“ | G 1/8“ | | SA24-20... |
| HSA 1212S-L-SA2402-26-ACS1-H2-S2 | 2,0 | 13 | 26 | 12 | 12 | 110 | 8,5 | 31,5 | 12 | G 1/8“ | G 1/8“ | | SA24-20... |
| HSA 1616S-L-SA2402-32-ACS1-H2-S2 | 2,0 | 16 | 32 | 16 | 16 | 110 | 8,5 | 34,5 | 16 | G 1/8“ | G 1/8“ | | SA24-20... |
| HSA 1616S-L-SA2402-36-ACS1-H2-S2 | 2,0 | 18 | 36 | 16 | 16 | 110 | 8,5 | 36,5 | 16 | G 1/8“ | G 1/8“ | | SA24-20... |
| HSA 1616S-L-SA24025-32-ACS1-H2-S2 | 2,5 | 16 | 32 | 16 | 16 | 110 | 8,5 | 34,5 | 16 | G 1/8“ | G 1/8“ | | SA24-25... |
| HSA 1616S-L-SA24025-36-ACS1-H2-S2 | 2,5 | 18 | 36 | 16 | 16 | 110 | 8,5 | 36,5 | 16 | G 1/8“ | G 1/8“ | | SA24-25... |
| HSA 1616S-L-SA2403-32-ACS1-H2-S2 | 3,0 | 16 | 32 | 16 | 16 | 110 | 8,5 | 36,5 | 16 | G 1/8“ | G 1/8“ | | SA24-30... |
| HSA 1616S-L-SA2403-36-ACS1-H2-S2 | 3,0 | 18 | 36 | 16 | 16 | 110 | 8,5 | 36,5 | 16 | G 1/8“ | G 1/8“ | | SA24-30... |
D = Максимальный диаметр отрезки трубы макс
Правостороннее исполнение, подача СОЖ с противоположной стороны резца
| Артикул | EB | ET | Dмакс | h | b | L | L5 | AKL | KT | Резьба 1 | Резьба 2 | PG 37 | Применяемая сменная пластина |
| HSA 1212S-R-SA2402-20-ACS1-H2-S2G | 2,0 | 10 | 20 | 12 | 12 | 110 | 8,5 | 28,5 | 12 | G 1/8“ | G 1/8“ | | SA24-20... |
| HSA 1212S-R-SA2402-26-ACS1-H2-S2G | 2,0 | 13 | 26 | 12 | 12 | 110 | 8,5 | 31,5 | 12 | G 1/8“ | G 1/8“ | | SA24-20... |
| HSA 1616S-R-SA2402-32-ACS1-H2-S2G | 2,0 | 16 | 32 | 16 | 16 | 110 | 8,5 | 34,5 | 16 | G 1/8“ | G 1/8“ | | SA24-20... |
| HSA 1616S-R-SA2402-36-ACS1-H2-S2G | 2,0 | 18 | 36 | 16 | 16 | 110 | 8,5 | 36,5 | 16 | G 1/8“ | G 1/8“ | | SA24-20... |
| HSA 1616S-R-SA24025-32-ACS1-H2-S2G | 2,5 | 16 | 32 | 16 | 16 | 110 | 8,5 | 34,5 | 16 | G 1/8“ | G 1/8“ | | SA24-25... |
| HSA 1616S-R-SA24025-36-ACS1-H2-S2G | 2,5 | 18 | 36 | 16 | 16 | 110 | 8,5 | 36,5 | 16 | G 1/8“ | G 1/8“ | | SA24-25... |
| HSA 1616S-R-SA2403-32-ACS1-H2-S2G | 3,0 | 16 | 32 | 16 | 16 | 110 | 8,5 | 36,5 | 16 | G 1/8“ | G 1/8“ | | SA24-30... |
| HSA 1616S-R-SA2403-36-ACS1-H2-S2G | 3,0 | 18 | 36 | 16 | 16 | 110 | 8,5 | 36,5 | 16 | G 1/8“ | G 1/8“ | | SA24-30... |
D = Максимальный диаметр отрезки трубы макс
ARNO ® SpecialDesign
Отверстие подключения ACS может быть выполнено в соответствии с вашими пожеланиями. Пожалуйста, заполните бланк запроса на стр. 50 и отправьте нам, или загрузите бланк с нашей страницы в интернете: www.arno.de/service/downloads
