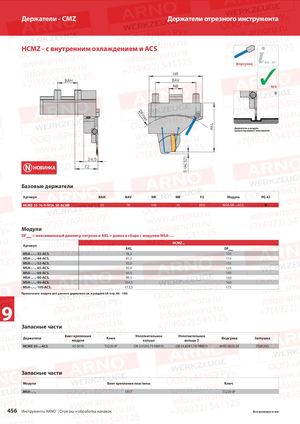

Каталог ARNO обработка канавок и отрезка 2018 - страница 456

Держатели - CMZ Держатели отрезного инструмента HCMZ - с внутренним охлаждением и ACS 514 – 517 форсунка KMD BAH HR BAV NB ✓ ACS R DF ma x AKL Держатель и модуль правостороннего исполнения 5 (ACS2) 24,5 НОВИНКА F2 Базовые держатели Артикул BAH BAV HR NB F2 Модуль PG 43 HCMZ-35-76-R-MSA-SR-ACSN 35 76 100 25 39,8 MSA-SR-..-ACS.  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… HCMZ... Артикул AKL DFмакс MSA-..-..-32-ACS. 76,5 105 MSA-..-..-44-ACS. 81,5 115 MSA-..-..-52-ACS. 92,0 135 MSA-..-..-65-ACS. 92,0 135 MSA-..-..-69-ACS. 94,0 140 MSA-..-..-80-ACS. 99,5 150 MSA-..-..-90-ACS. 104,5 160 MSA-..-..-105-ACS. 112,5 175 Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) 9 Запасные части Винт крепления Уплотнительное Уплотнительное Держатели Ключ Форсунка Заглушка модуля кольцо кольцо 2 HCMZ-35-..-ACS AS 0070 T5220-IP OR 2.95X0.79 NBR70 OR 14,82X1,78-NBR70 KMD 0825-3E ZS0820G Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 456 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
