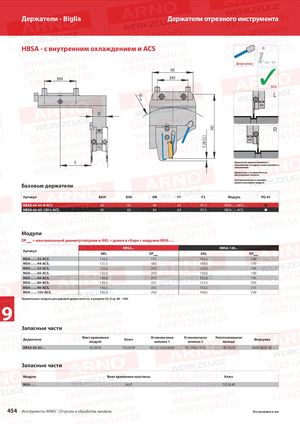

Держатели - Biglia Держатели отрезного инструмента HBSA - с внутренним охлаждением и ACS 514 – 517 форсунка KMD ✓ HR BAH BAV ACS L DF ma x 28 AKL R 5 (ACS2 ) F1 Держатель правостороннего исполнения и модуль левостороннего исполнения F2 Держатель с возможностью регулировки высоты Альтернативная установка правостороннего модуля Базовые держатели Артикул BAH BAV HR F1 F2 Модуль PG 43 HBSA-65-63-R-ACS 65 63 84 63 97,5 MSA-..-..-ACS.  HBSA-65-63-120-L-ACS 65 63 84 63 97,5 MSA-..-..-ACS.  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… HBSA... HBSA-120... Артикул AKL DFмакс AKL DFмакс MSA-..-..-32-ACS. 116,5 175 104,5 160 MSA-..-..-44-ACS. 121,5 185 109,5 170 MSA-..-..-52-ACS. 132,0 210 120,0 190 MSA-..-..-65-ACS. 132,0 210 120,0 190 MSA-..-..-69-ACS. 134,0 215 122,0 195 MSA-..-..-80-ACS. 139,5 225 127,5 205 MSA-..-..-90-ACS. 144,5 235 132,5 215 MSA-..-..-105-ACS. 152,5 250 140,5 230 Примечание: модули для данного держателя см. в разделе SA (Стр. 88 - 100) 9 Запасные части Винт крепления Установочная Установочная Уплотнительное Держатели Ключ Форсунка модуля шпонка 1 шпонка 2 кольцо HBSA-65-63-.. AS 0070 T5220-IP NS 15/14X10X69 NS 20X9,7X15 OR 7X2 P KMD 0825-3E Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 454 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
