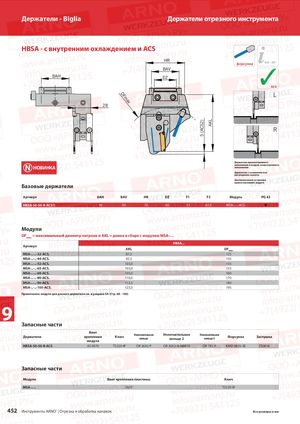

Держатели - Biglia Держатели отрезного инструмента HBSA - с внутренним охлаждением и ACS HR 514 – 517 форсунка KMD ✓ BAV BAH DZ ACS L DF m ax 28 AKL 5 (ACS2) R Держатель правостороннего исполнения и модуль левостороннего НОВИНКА исполнения Держатель с возможностью регулировки высоты Альтернативная установка правостороннего модуля Базовые держатели Артикул BAH BAV HR DZ F1 F2 Модуль PG 43 HBSA-50-50-R-ACSN 50 50 70 40 33 67,5 MSA-..-..-ACS.  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… HBSA... Артикул AKL DFмакс MSA-..-..-32-ACS. 87,5 125 MSA-..-..-44-ACS. 92,5 135 MSA-..-..-52-ACS. 103,0 155 MSA-..-..-65-ACS. 103,0 155 MSA-..-..-69-ACS. 105,0 160 MSA-..-..-80-ACS. 110,5 170 MSA-..-..-90-ACS. 115,5 180 MSA-..-..-105-ACS. 123,5 195 Примечание: модули для данного держателя см. в разделе SA (Стр. 88 - 100) 9 Запасные части Винт Уплотнительное Уплотнительное Уплотнительное Держатели крепления Ключ кольцо кольцо 3 Форсунка Заглушка кольцо 2 модуля HBSA-50-50-R-ACS AS 0070 T5220-IP OR 36X2 P OR 30X2-N-NBR70 OR 7X2 P KMD 0825-3E ZS0818 Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 452 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
