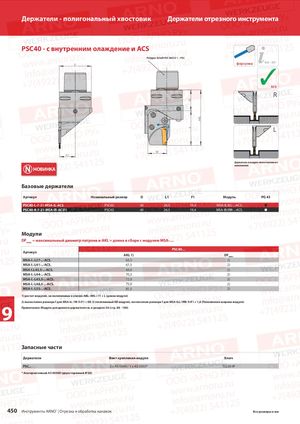

Держатели - полигональный хвостовик Держатели отрезного инструмента PSC40 - с внутренним олаждение и ACS Polygon-Schaft ISO 26623-1 – PSC 514 – 517 D форсунка KMD ✓ ACS R L1 AKL L L KT F1 Держатель и модуль левостороннего исполнения НОВИНКА Базовые держатели Артикул Номинальный размер D L1 F1 Модуль PG 43 PSC40-L-7-21-MSA-IL-ACS PSC40 40 26.5 19,4 MSA-IL/ILL-..-ACS.  PSC40-R-7-21-MSA-IR-ACSN PSC40 40 26.5 19,4 MSA-IR/IRR-..-ACS.  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… PSC40… Артикул AKL 1) DFмакс MSA-I.-L37-..-ACS. 63,5 2) MSA-I.-L41-..-ACS. 67,5 2) MSA-I.L43,5-..-ACS. 69,0 2) MSA-I.-L44-..-ACS. 70,5 2) MSA-I.-L45,5-..-ACS. 72,0 2) MSA-I.-L48,5-..-ACS. 75,0 2) MSA-I.-L55-..-ACS. 81,5 2) 1) расчет модулей, не включенных в список AKL: AKL = l1 + L (длина модуля) 2) вычисление размера f для MSA-IL / IR: f=F1 + EB /2 (половинный EB модуля), вычисление размера f для MSA-ILL/ IRR: f=F1 + 1,6 (Половинная ширина модуля) 9 Примечание: Модули для данного держателя см. в разделе SA (стр. 88 - 100) Запасные части Держатели Винт крепления модуля Ключ PSC.. 2 x AS 0049 / 1 x AS 0050* T5220-IP * Альтернативный AS 0050D (двухсторонний IP20) 450 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
