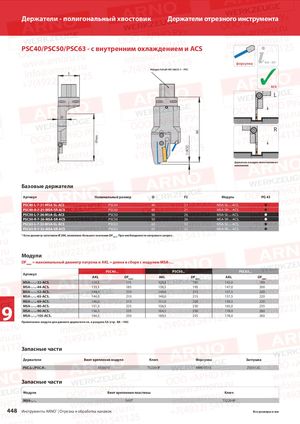

Каталог ARNO обработка канавок и отрезка 2018 - страница 448

Держатели - полигональный хвостовик Держатели отрезного инструмента PSC40/PSC50/PSC63 - с внутренним охлаждением и ACS 514 – 517 форсунка KMD ✓ Polygon-Schaft ISO 26623-1 – PSC D ACS L 20 R AKL DFmax. 5 (ACS2) Держатель и модуль левостороннего исполнения Базовые держатели Артикул Номинальный размер D F2 Модуль PG 43 PSC40-L-7-21-MSA-SL-ACS PSC40 40 21 MSA-SL-...-ACS.  PSC40-R-7-21-MSA-SR-ACS PSC40 40 21 MSA-SR-...-ACS.  PSC50-L-7-26-MSA-SL-ACS PSC50 50 26 MSA-SL-...-ACS.  PSC50-R-7-26-MSA-SR-ACS PSC50 50 26 MSA-SR-...-ACS.  PSC63-L-7-32-MSA-SL-ACS PSC63 63 32 MSA-SL-...-ACS.  PSC63-R-7-32-MSA-SR-ACS PSC63 63 32 MSA-SR-...-ACS.  * Если диаметр заготовки Ø 200, возможно большее значение DFмакс. При необходимости направьте запрос. Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… PSC40... PSC50... PSC63... Артикул AKL DFмакс AKL DFмакс AKL DFмакс MSA-..-..-32-ACS. 128,5 175 133,5 185 142,0 190 MSA-..-..-44-ACS. 133,5 185 138,5 195 147,0 200 MSA-..-..-52-ACS. 144,0 210 149,0 215 157,5 220 MSA-..-..-65-ACS. 144,0 210 149,0 215 157,5 220 MSA-..-..-69-ACS. 146,0 215 151,0 220 159,5 225 9 MSA-..-..-80-ACS. 151,5 225 156,5 230 165,0 235 MSA-..-..-90-ACS. 156,5 235 164,5 250 178,0 260 MSA-..-..-105-ACS. 164,5 250 169,5 255 178,0 260 Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) Запасные части Держатели Винт крепления модуля Ключ Форсунка Заглушка PSC.L-./PSC.R-. AS 0070 T5220-IP KMD 0516 ZS0512G Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 448 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
