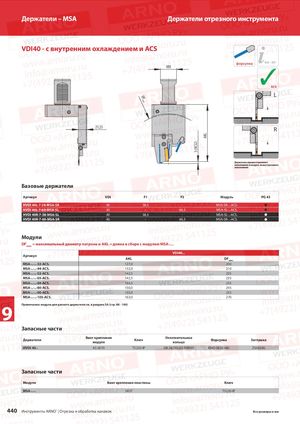

Держатели – MSA Держатели отрезного инструмента VDI40 - с внутренним охлаждением и ACS 514 – 517 форсунка KMD VDI ✓ ACS L DF max 21,25 R AKL 5 (ACS2) Держатель правостороннего исполнения и модуль левостороннего исполнения Базовые держатели Артикул VDI F1 F2 Модуль PG 43 HVDI 40L-7-38-MSA-SR 40 38,5 - MSA-SR-..-ACS.  HVDI 40L-7-60-MSA-SL 40 - 60,3 MSA-SL-..-ACS.  HVDI 40R-7-38-MSA-SL 40 38,5 - MSA-SL-..-ACS.  HVDI 40R-7-60-MSA-SR 40 - 60,3 MSA-SR-..-ACS.  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… VDI40... Артикул AKL DFмакс MSA-..-..-32-ACS. 127,0 200 MSA-..-..-44-ACS. 132,0 210 MSA-..-..-52-ACS. 142,5 235 MSA-..-..-65-ACS. 142,5 235 MSA-..-..-69-ACS. 144,5 235 MSA-..-..-80-ACS. 150,0 245 MSA-..-..-90-ACS. 155,0 255 MSA-..-..-105-ACS. 163,0 270 9 Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) Запасные части Винт крепления Уплотнительное Держатели Ключ Форсунка Заглушка модуля кольцо HVDI 40.- AS 0070 T5220-IP OR 38,7X2,65-NBR80 KMD 0820-4BJ ZS0820G Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 440 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
