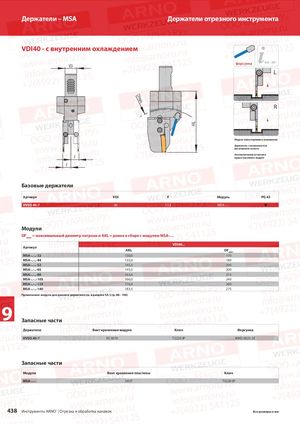

Держатели – MSA Держатели отрезного инструмента VDI40 - с внутренним охлаждением 514 – 517 форсунка KMD VDI L DFm ax. R AKL Модуль левостороннего исполнения Держатель с возможностью регулировки высоты Альтернативная установка F правостороннего модуля F Базовые держатели Артикул VDI F Модуль PG 43 HVDS 40-7 40 17,3 MSA-..-..  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… VDI40... Артикул AKL DFмакс MSA-..-..-32 130,0 170 MSA-..-..-44 135,0 180 MSA-..-..-52 145,5 200 MSA-..-..-65 145,5 200 MSA-..-..-80 163,0 215 MSA-..-..-105 166,0 240 MSA-..-..-125 176,0 260 MSA-..-..-140 183,5 275 Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) 9 Запасные части Держатели Винт крепления модуля Ключ Форсунка HVDS 40-7 AS 0070 T5220-IP KMD 0825-3E Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 438 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
