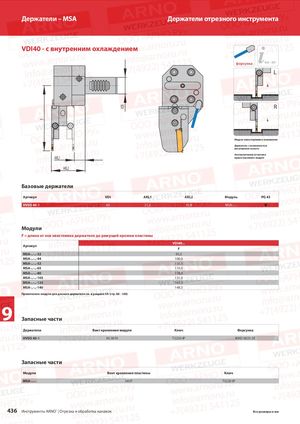

Каталог ARNO обработка канавок и отрезка 2018 - страница 436

Держатели – MSA Держатели отрезного инструмента VDI40 - с внутренним охлаждением 514 – 517 форсунка KMD L R VDI F Модуль левостороннего исполнения Держатель с возможностью регулировки высоты Альтернативная установка AKL1 правостороннего модуля AKL2 Базовые держатели Артикул VDI AKL1 AKL2 Модуль PG 43 HVDS 40-1 40 21,3 55,8 MSA-..-..  Модули F = длина от оси хвостовика держателя до режущей кромки пластины VDI40... Артикул F MSA-..-..-32 95,0 MSA-..-..-44 100,0 MSA-..-..-52 110,5 MSA-..-..-65 110,5 MSA-..-..-80 118,0 MSA-..-..-105 131,0 MSA-..-..-125 141,0 MSA-..-..-140 148,5 Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) 9 Запасные части Держатели Винт крепления модуля Ключ Форсунка HVDS 40-1 AS 0070 T5220-IP KMD 0825-3E Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 436 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
