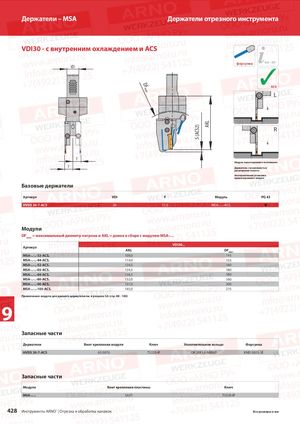

Держатели – MSA Держатели отрезного инструмента VDI30 - с внутренним охлаждением и ACS 514 – 517 форсунка KMD VDI ✓ DF max ACS L AKL 5 (ACS2) R F Модуль левостороннего исполнения F Держатель с возможностью регулировки высоты Альтернативная установка правостороннего модуля Базовые держатели Артикул VDI F Модуль PG 43 HVDS 30-7-ACS 30 17,3 MSA-..-..-ACS.  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… VDI30... Артикул AKL DFмакс MSA-..-..-32-ACS. 109,0 145 MSA-..-..-44-ACS. 114,0 155 MSA-..-..-52-ACS. 124,5 180 MSA-..-..-65-ACS. 124,5 180 MSA-..-..-69-ACS. 126,5 180 MSA-..-..-80-ACS. 132,0 190 MSA-..-..-90-ACS. 137,0 200 MSA-..-..-105-ACS. 145,0 215 Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) 9 Запасные части Держатели Винт крепления модуля Ключ Уплотнительное кольцо Форсунка HVDS 30-7-ACS AS 0070 T5220-IP OR 28X1,8-NBR80 KMD 0825-3E Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 428 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
