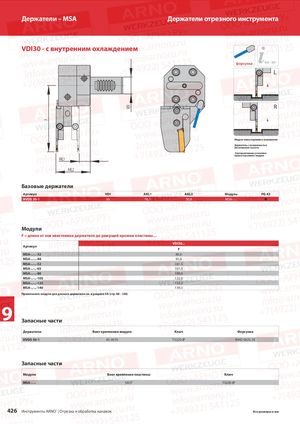

Каталог ARNO обработка канавок и отрезка 2018 - страница 426

Держатели – MSA Держатели отрезного инструмента VDI30 - с внутренним охлаждением 514 – 517 форсунка KMD L R VDI F Модуль левостороннего исполнения Держатель с возможностью регулировки высоты Альтернативная установка правостороннего модуля AKL1 AKL2 Базовые держатели Артикул VDI AKL1 AKL2 Модуль PG 43 HVDS 30-1 30 16,3 50,8 MSA-..-..  Модули F = длина от оси хвостовика держателя до режущей кромки пластины… VDI30... Артикул F MSA-..-..-32 86,0 MSA-..-..-44 91,0 MSA-..-..-52 101,5 MSA-..-..-65 101,5 MSA-..-..-80 109,0 MSA-..-..-105 122,0 MSA-..-..-125 132,0 MSA-..-..-140 139,5 Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) 9 Запасные части Держатели Винт крепления модуля Ключ Форсунка HVDS 30-1 AS 0070 T5220-IP KMD 0825-3E Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 426 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
