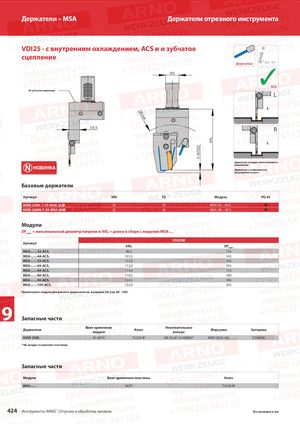

Каталог ARNO обработка канавок и отрезка 2018 - страница 424

Держатели – MSA Держатели отрезного инструмента VDI25 - с внутренним охлаждением, ACS и и зубчатое сцепление 514 – 517 форсунка KMD W-зубчатое сцепление VDI ✓ ACS L DF ma x 19,5 R AKL 5 (ACS2) Держатель и модуль левостороннего исполнения НОВИНКА Держатель с возможностью регулировки высоты Базовые держатели Артикул VDI F2 Модуль PG 43 HVDI 25WL-7-35-MSA-SLN 25 35 MSA-SL-..-ACS.  HVDI 25WR-7-35-MSA-SRN 25 35 MSA-SR-..-ACS.  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… VDI25W Артикул AKL DFмакс MSA-..-..-32-ACS. 96,5 135 MSA-..-..-44-ACS. 101,5 145 MSA-..-..-52-ACS. 112,0 165 MSA-..-..-65-ACS. 112,0 165 MSA-..-..-69-ACS. 114,0 170 MSA-..-..-80-ACS. 119,5 180 MSA-..-..-90-ACS. 124,5 190 MSA-..-..-105-ACS. 132,0 205 Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) 9 Запасные части Винт крепления Уплотнительное Держатели Ключ Форсунка Заглушка модуля кольцо HVDI 25W.- AS 0070 T5220-IP OR 23,6X1,8-NBR80* KMD 0820-4BJ ZS0820G * Не входит в комплект поставки. Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 424 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
