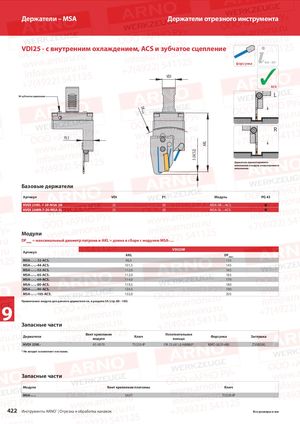

Держатели – MSA Держатели отрезного инструмента VDI25 - с внутренним охлаждением, ACS и зубчатое сцепление 514 – 517 форсунка KMD VDI ✓ ACS W-зубчатое сцепление L DF max R 19,5 AKL 5 (ACS2) Держатель правостороннего исполнения и модуль левостороннего исполнения Базовые держатели Артикул VDI F1 Модуль PG 43 HVDI 25WL-7-20-MSA-SR 25 20 MSA-SR-..-ACS.  HVDI 25WR-7-20-MSA-SL 25 20 MSA-SL-..-ACS.  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… VDI25W Артикул AKL DFмакс MSA-..-..-32-ACS. 96,5 135 MSA-..-..-44-ACS. 101,5 145 MSA-..-..-52-ACS. 112,0 165 MSA-..-..-65-ACS. 112,0 165 MSA-..-..-69-ACS. 114,0 170 MSA-..-..-80-ACS. 119,5 180 MSA-..-..-90-ACS. 124,5 190 MSA-..-..-105-ACS. 132,0 205 Примечание: модули для данного держателя см. в разделе SA (стр. 88 - 100) 9 Запасные части Винт крепления Уплотнительное Держатели Ключ Форсунка Заглушка модуля кольцо HVDI 25W.- AS 0070 T5220-IP OR 23,6X1,8-NBR80* KMD 0820-4BJ ZS0820G * Не входит в комплект поставки. Запасные части Модули Винт крепления платсины Ключ MSA-..-.. SA5T T5220-IP 422 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
