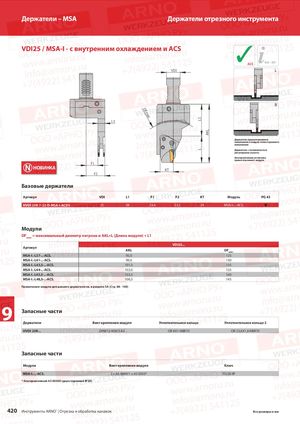

Каталог ARNO обработка канавок и отрезка 2018 - страница 420

Держатели – MSA Держатели отрезного инструмента VDI25 / MSA-I - с внутренним охлаждением и ACS VDI ✓ ACS 514 – 517 L R DF ma x L1 13 AKL Держатель правостороннего исполнения и модуль левостороннего исполнения L Держатель с возможностью регулировки высоты Альтернативная установка правостороннего модуля F1 НОВИНКА KT F2 Базовые держатели Артикул VDI L1 F1 F2 KT Модуль PG 43 HVDI 25R-7-22-D-MSA-I-ACSN 25 58 23,4 33,2 24 MSA-I.-..-ACS.  Модули DFмакс = максимальный диаметр патрона и AKL=L (Длина модуля) + L1 VDI25... Артикул AKL DFмакс MSA-I.-L37-..-ACS. 95,0 125 MSA-I.-L41-..-ACS. 99,0 130 MSA-I.-L43,5-..-ACS. 101,5 135 MSA-I.-L44-..-ACS. 102,0 135 MSA-I.-L45,5-..-ACS. 103,5 140 MSA-I.-L48,5-..-ACS. 106,5 145 Примечание: модули для данного держателя см. в разделе SA (Стр. 88 - 100) 9 Запасные части Держатели Винт крепления модуля Уплотнительное кольцо Уплотнительное кольцо 2 HVDI 25R-.. DIN912-M3X3-A2 OR 8X1-NBR70 OR 23,6X1,8-NBR70 Запасные части Модули Винт крепления модуля Ключ MSA-I.-..-ACS. 2 x AS 0049/1 x AS 0050* T5220-IP * Альтернативный AS 0050D (двухсторонний IP20) 420 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
