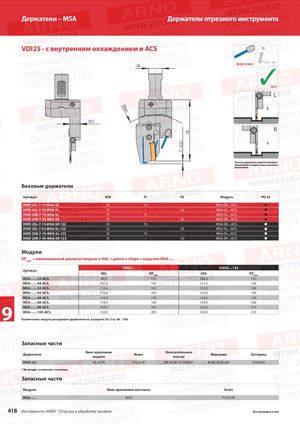

Каталог ARNO обработка канавок и отрезка 2018 - страница 418

Держатели – MSA Держатели отрезного инструмента VDI25 - с внутренним охлаждением и ACS 514 – 517 форсунка KMD VDI ✓ ACS L DFm 19,5 ax R AKL 5 ( ACS2 ) Показан держатель правостороннего исполнения и модуль левостороннего исполнения Базовые держатели Артикул VDI F1 F2 Модуль PG 43 HVDI 25L-7-15-MSA-SR 25 15 - MSA-SR-..-ACS.  HVDI 25L-7-35-MSA-SL 25 - 35 MSA-SL-..-ACS.  HVDI 25R-7-15-MSA-SL 25 15 - MSA-SL-..-ACS.  HVDI 25R-7-35-MSA-SR 25 - 35 MSA-SR-..-ACS.  HVDI 25L-7-15-MSA-SR-122 25 15 - MSA-SR-..-ACS.  HVDI 25L-7-35-MSA-SL-122 25 - 35 MSA-SL-..-ACS.  HVDI 25R-7-15-MSA-SL-122 25 15 - MSA-SL-..-ACS.  HVDI 25R-7-35-MSA-SR-122 25 - 35 MSA-SR-..-ACS.  Модули DFмакс = максимальный диаметр патрона и AKL = длина в сборе с модулем MSA-… VDI25... VDI25...-122 Артикул AKL DFмакс AKL DFмакс MSA-..-..-32-ACS. 96,5 135 106,5 155 MSA-..-..-44-ACS. 101,5 145 111,5 165 MSA-..-..-52-ACS. 112,0 165 122,0 185 MSA-..-..-65-ACS. 112,0 165 122,0 185 MSA-..-..-69-ACS. 114,0 170 124,0 190 MSA-..-..-80-ACS. 119,5 180 129,5 200 9 MSA-..-..-90-ACS. 124,5 190 134,5 210 MSA-..-..-105-ACS. 132,0 205 142,0 225 Примечание: модули для данного держателя см. в разделе SA (Стр. 88 - 100) Запасные части Винт крепления Уплотнительное Держатели Ключ Форсунка Заглушка модуля кольцо HVDI 25.- AS 0070 T5220-IP OR 23,6X1,8-NBR80* KMD 0820-4BJ ZS0820G * Не входит в комплект поставки. Запасные части Модули Винт крепления пластины Ключ MSA-..-.. SA5T T5220-IP 418 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
