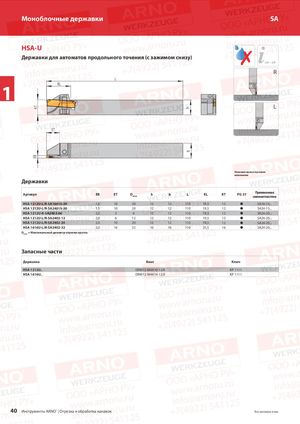

Каталог ARNO обработка канавок и отрезка 2018 - страница 40
Навигация
Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы
Каталог ARNO фрезерование 2016
Каталог ARNO автоматизированные системы хранения инструмента
Каталог ARNO оснастка для токарного и фрезерного оборудования
Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015
HSA-U
Державки для автоматов продольного точения (с зажимом снизу)
L
1 KL
114 – 119
R
L
ET
Показано правостороннее исполнение
Державки
| Артикул | EB | ET | Dмакс | h | b | L | KL | KT | PG 37 | Применяемая сменная пластина |
| HSA 1212U-L/R-SA16015-20 | 1,5 | 10 | 20 | 12 | 12 | 110 | 19,5 | 12 | | SA16-15... |
| HSA 1212U-L/R-SA24015-20 | 1,5 | 10 | 20 | 12 | 12 | 110 | 19,5 | 12 | | SA24-15... |
| HSA 1212U-R-SA2402-06 | 2,0 | 3 | 6 | 12 | 12 | 110 | 19,5 | 12 | | SA24-20... |
| HSA 1212U-L/R-SA2402-12 | 2,0 | 6 | 12 | 12 | 12 | 110 | 19,5 | 12 | | SA24-20... |
| HSA 1212U-L/R-SA2402-20 | 2,0 | 10 | 20 | 12 | 12 | 110 | 19,5 | 12 | | SA24-20... |
| HSA 1616U-L/R-SA2402-32 | 2,0 | 16 | 32 | 16 | 16 | 110 | 25,5 | 16 | | SA24-20... |
D = Максимальный диаметр отрезки прутка макс
Запасные части
| Державка | Винт | Ключ |
| HSA 1212U.. | DIN912-M4X10-12.9 | KP 1111 |
| HSA 1616U.. | DIN912-M4X14-12.9 | KP 1111 |
