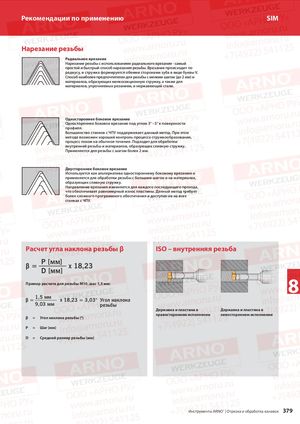

Рекомендации по применению SIM Нарезание резьбы Радиальное врезание Нарезание резьбы с использованием радиального врезания - самый простой и быстрый способ нарезания резьбы. Врезание происходит по радиусу, и стружка формируется обеими сторонами зуба в виде буквы V. Способ наиболее предпочтителен для резьбы с мелким шагом (до 2 мм) и материалов, образующих мелкосекционную стружку, а также для материалов, упрочняемых резанием, и нержавеющей стали. Одностороннее боковое врезание Одностороннее боковое врезание под углом 3° – 5° к поверхности профиля. Большинство станков с ЧПУ поддерживает данный метод. При этом методе возможен хороший контроль процесса стружкообразования, процесс похож на обычное точение. Подходит для обработки внутренней резьбы и материалов, образующих сливную стружку. Применяется для резьбы с шагом более 2 мм. Двустороннее боковое врезание Используется как альтернатива одностороннему боковому врезанию и применяется для обработки резьбы с большим шагом и на материалах, образующих сливную стружку. Направление врезания изменяется для каждого последующего прохода, что обеспечивает равномерный износ пластины. Данный метод требует более сложного программного обеспечения и доступен не на всех станках с ЧПУ. Расчет угла наклона резьбы β ISO – внутренняя резьба β= P [мм]D [мм] x 18,23 Пример расчета для резьбы M10, шаг 1,5 мм: 8 β = 1,5 мм x 18,23 = 3,03° Угол наклона 9,03 мм резьбы Державка и пластина в Державка и пластина в правостороннем исполнении левостороннем исполнении β = Угол наклона резьбы (0) P = Шаг (мм) D = Средний размер резьбы (мм) Инструменты ARNO® | Отрезка и обработка канавок 379
