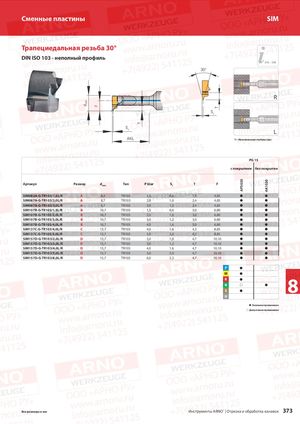

Каталог ARNO обработка канавок и отрезка 2018 - страница 373

dmin F T T AP5020 AK1020 Сменные пластины SIM Трапециедальная резьба 30° DIN ISO 103 - неполный профиль 376 – 378 30° R S1 S1 L AKL T = Максимальная глубина (мм) PG 15 с покрытием без покрытия Артикул Размер dмин Тип P Шаг S1 T F SIM082A-G-TR103/1,5L/R A 8,2 TR103 1,5 0,6 1,9 4,85   SIM087A-G-TR103/2,0L/R A 8,7 TR103 2,0 1,0 2,4 4,85   SIM087A-G-TR103/3,0L/R A 8,7 TR103 3,0 1,2 2,4 4,85   SIM107B-G-TR103/1,5L/R B 10,7 TR103 1,5 0,6 3,0 6,80   SIM107B-G-TR103/2,0L/R B 10,7 TR103 2,0 1,0 3,0 6,80   SIM107B-G-TR103/3,0L/R B 10,7 TR103 3,0 1,2 3,0 6,80   SIM107B-G-TR103/4,0L/R B 10,7 TR103 4,0 1,6 3,0 6,80   SIM137C-G-TR103/4,0L/R C 13,7 TR103 4,0 1,6 4,2 8,85   SIM137C-G-TR103/5,0L/R C 13,7 TR103 5,0 2,0 4,2 8,85   SIM157D-G-TR103/2,0L/R D 15,7 TR103 2,0 1,0 4,7 10,10   SIM157D-G-TR103/3,0L/R D 15,7 TR103 3,0 1,2 4,7 10,10   SIM157D-G-TR103/4,0L/R D 15,7 TR103 4,0 1,6 4,7 10,10   SIM157D-G-TR103/5,0L/R D 15,7 TR103 5,0 2,0 4,7 10,10   SIM157D-G-TR103/6,0L/R D 15,7 TR103 6,0 2,2 4,7 10,10       8  Основное применение  Допустимое применение Все размеры в мм Инструменты ARNO® | Отрезка и обработка канавок 373
