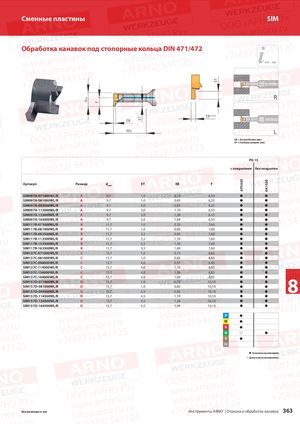

Каталог ARNO обработка канавок и отрезка 2018 - страница 363

dmin F ET ET AP5020 AK1020 Сменные пластины SIM Обработка канавок под стопорные кольца DIN 471/472 376 – 378 R EB+0,03 EB AKL L EB = Einstechbreite (мм) ET = Глубина канавки (мм) PG 15 с покрытием без покрытия Артикул Размер dмин ET EB F SIM097A-071000WL/R A 9,7 1,0 0,73 6,35   SIM097A-081000WL/R A 9,7 1,0 0,83 6,35   SIM097A-093000WL/R A 9,7 3,0 0,93 6,35   SIM097A-113000WL/R A 9,7 3,0 1,19 6,35   SIM097A-133000WL/R A 9,7 3,0 1,39 6,35   SIM097A-163000WL/R A 9,7 3,0 1,69 6,35   SIM117B-071000WL/R B 11,7 1,0 0,70 7,60   SIM117B-081000WL/R B 11,7 1,0 0,83 7,60   SIM117B-093500WL/R B 11,7 3,5 0,93 7,60   SIM117B-113500WL/R B 11,7 3,5 1,19 7,60   SIM117B-133500WL/R B 11,7 3,5 1,39 7,60   SIM117B-163500WL/R B 11,7 3,5 1,69 7,60   SIM137C-071000WL/R C 13,7 1,0 0,73 8,85   SIM137C-081000WL/R C 13,7 1,0 0,83 8,85   SIM137C-094000WL/R C 13,7 4,0 0,93 8,85   SIM137C-114000WL/R C 13,7 4,0 1,19 8,85   SIM137C-134000WL/R C 13,7 4,0 1,39 8,85   SIM137C-164000WL/R C 13,7 4,0 1,69 8,85   SIM157D-071000WL/R D 15,7SIM157D-081000WL/RD15,7SIM157D-094500WL/RD15,71,01,04,50,730,830,9310,1010,1010,10  8 SIM157D-114500WL/R D 15,7 4,5 1,19 10,10   SIM157D-134500WL/R D 15,7 4,5 1,39 10,10   SIM157D-164500WL/R D 15,7 4,5 1,69 10,10          Основное применение  Допустимое применение Все размеры в мм Инструменты ARNO® | Отрезка и обработка канавок 363
