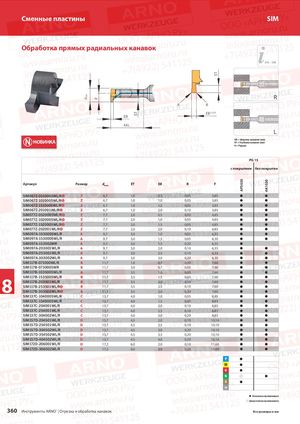

Каталог ARNO обработка канавок и отрезка 2018 - страница 360

dmin F ET ET AP5020 AK1020 Сменные пластины SIM Обработка прямых радиальных канавок 376 – 378 R R R EB+0,03 EB AKL L НОВИНКА EB = Ширина канавки (мм)ET = Глубина канавки (мм) R = Радиус PG 15 с покрытием без покрытия Артикул Размер dмин ET EB R F SIM067Z-0510005WL/RN Z 6,7 1,0 0,5 0,05 3,85   SIM067Z-1010005WL/RN Z 6,7 1,0 1,0 0,05 3,85   SIM067Z-1510005WL/RN Z 6,7 1,0 1,5 0,05 3,85   SIM067Z-201001WL/RN Z 6,7 1,0 2,0 0,10 3,85   SIM077Z-0520005WL/RN Z 7,7 2,0 0,5 0,05 4,85   SIM077Z-1020005WL/RN Z 7,7 2,0 1,0 0,05 4,85   SIM077Z-1520005WL/RN Z 7,7 2,0 1,5 0,05 4,85   SIM077Z-202001WL/RN Z 7,7 2,0 2,0 0,10 4,85   SIM097A-1030005WL/R A 9,7 3,0 1,0 0,05 6,35   SIM097A-1530005WL/R A 9,7 3,0 1,5 0,05 6,35   SIM097A-153002WR A 9,7 3,0 1,5 0,20 6,35  SIM097A-203001WL/R A 9,7 3,0 2,0 0,10 6,35   SIM097A-253001WL/R A 9,7 3,0 2,5 0,10 6,35   SIM097A-303002WL/R A 9,7 3,0 3,0 0,20 6,35   SIM117B-071000WL/R B 11,7 1,0 0,7 0,00 7,60   SIM117B-0730005WR B 11,7 3,0 0,7 0,05 7,60   SIM117B-1035005WL/R B 11,7 3,5 1,0 0,05 7,60   SIM117B-1535005WL/R B 11,7 3,5 1,5 0,05 7,60   8 SIM117B-203501WL/RSIM117B-253501WL/RNSIM117B-303502WL/RNBBB11,711,711,73,53,53,52,0 0,10 7,60  2,50,107,603,00,207,60 SIM137C-1040005WL/R C 13,7 4,0 1,0 0,05 8,85   SIM137C-1540005WL/R C 13,7 4,0 1,5 0,05 8,85   SIM137C-204001WL/R C 13,7 4,0 2,0 0,10 8,85   SIM137C-254001WL/R C 13,7 4,0 2,5 0,10 8,85   SIM137C-304002WL/R C 13,7 4,0 3,0 0,20 8,85   SIM157D-204501WL/R D 15,7 4,5 2,0 0,10 10,10   SIM157D-254501WL/R D 15,7 4,5 2,5 0,10 10,10   SIM157D-304502WL/R D 15,7 4,5 3,0 0,20 10,10   SIM157D-354502WL/R D 15,7 4,5 3,5 0,20 10,10   SIM157D-404502WL/R D 15,7 4,5 4,0 0,20 10,10   SIM172D-206001WL/R D 17,2 6,0 2,0 0,10 11,60   SIM172D-306002WL/R D 17,2 6,0 3,0 0,20 11,60          Основное применение  Допустимое применение 360 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
