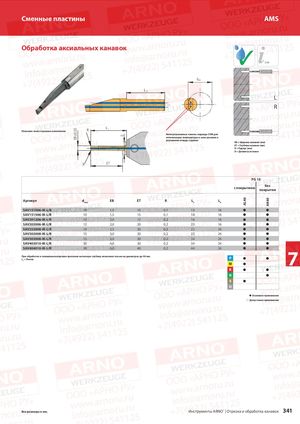

EB±0,02 D AL40 AK40 Сменные пластины AMS Обработка аксиальных канавок ✓ 346 dmin L4 L R Показано левостороннее исполнение R L1 Интегрированные каналы подвода СОЖ для оптимизации температуры в зоне резания и улучшения отвода стружки. EB = Ширина канавки (мм) ET = Глубина канавки (мм) R = Радиус (мм) D = Диаметр вставки R ET PG 19 с покрытием безпокрытия Артикул dмин EB ET R L1 L4 SAV151006-IK-L/R 10 1,5 10 0,1 13 16   SAV151506-IK-L/R 10 1,5 15 0,1 18 16   SAV201206-IK-L/R 12 2,0 12 0,2 16 16   SAV202006-IK-L/R 12 2,0 20 0,2 23 16   SAV252008-IK-L/R 15 2,5 20 0,2 22 24   SAV302008-IK-L/R 15 3,0 20 0,2 22 24   SAV303008-IK-L/R 15 3,0 30 0,2 34 24   SAV403010-IK-L/R 30 4,0 30 0,2 34 24   SAV404010-IK-L/R 30 4,0 40 0,2 44 24   При обработке в сплошном материале врезание на полную глубину возможно только на диаметрах до 50 мм.L4 = Лыска   7      Основное применение  Допустимое применение Все размеры в мм. Инструменты ARNO® | Отрезка и обработка канавок 341
