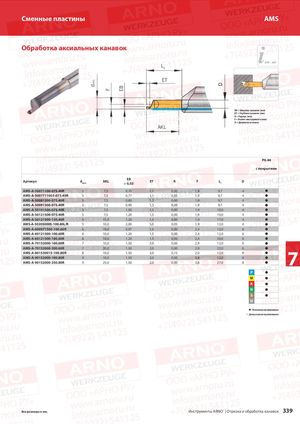

Каталог ARNO обработка канавок и отрезка 2018 - страница 339

Сменные пластины AMS Обработка аксиальных канавок 345 – 347 L1 ET dmin D EB F EB = Ширина канавки (мм) ET = Глубина канавки (мм) R = Радиус (мм) F = Вылет инструмента (мм) D = Диаметр вставки AKL PG 44 с покрытием EB Артикул dмин AKL ET R F L1 D + 0,03 AMS-A-50071100-075.40R 5 7,5 0,70 1,1 0,00 1,9 9,7 4  AMS-A-5007711005-075.40R 5 7,5 0,77 1,1 0,05 1,9 9,7 4  AMS-A-50081200-075.40R 5 7,5 0,80 1,2 0,00 1,9 9,7 4  AMS-A-50091300-075.40R 5 7,5 0,90 1,3 0,00 1,9 9,7 4  AMS-A-50101500-075.40R 5 7,5 1,00 1,5 0,00 1,9 10,0 4  AMS-A-50121500-075.40R 5 7,5 1,20 1,5 0,00 1,9 10,0 4  AMS-A-50121500-150.40R 5 15,0 1,20 1,5 0,00 1,9 17,0 4  AMS-A-502050005-100.40L/R 5 10,0 2,00 5,0 0,05 1,9 12,0 4  AMS-A-600971500-100.60R 6 10,0 0,97 1,5 0,00 2,4 12,0 6  AMS-A-60121500-100.60R 6 10,0 1,20 1,5 0,00 2,4 12,0 6  AMS-A-60121500-180.60R 6 18,0 1,20 1,5 0,00 2,4 20,0 6  AMS-A-70152000-100.60R 7 10,0 1,50 2,0 0,00 2,9 12,0 6  AMS-A-70152000-200.60R 7 20,0 1,50 2,0 0,00 2,9 22,0 6  7 AMS-A-801530015-100.80R 8 10,0 1,50 3,0 0,15 2,0 12,0 8  AMS-A-90152000-100.80R 9 10,0 1,50 2,0 0,00 3,8 12,0 8  AMS-A-90152000-250.80R 9 25,0 1,50 2,0 0,00 3,8 27,0 8        Основное применение  Допустимое применение Все размеры в мм. Инструменты ARNO® | Отрезка и обработка канавок 339
