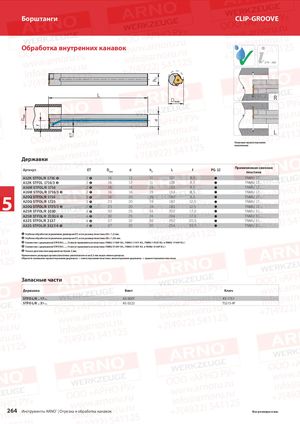

Каталог ARNO обработка канавок и отрезка 2018 - страница 264

h2 Борштанги CLIP-GROOVE Обработка внутренних канавок ✓ 279 – 282 L R L Показано правостороннее исполнение Державки Артикул ET Dмин d h2 L f PG 12 Применяемая сменнаяпластина A12K STFOL/R 1716 ➎ 2➊ 16 12 11 127 8,5  TNMU 17... A12K STFOL 1716/3 ➌ 2➊ 16 12 11 128 8,5  TNMU 17... A16M STFOL/R 1716 2➊ 16 16 15 152 8,5  TNMU 17... A16M STFOL/R 1716/3 ➌ 2➊ 16 16 15 153 8,5  TNMU 17... 5 A20Q STFOL/R 1716A20Q STFOL/R 1725A20Q STFOL/R 1725/3 ➌2➊ 16 20 19 182 8,5 2➊23201918212,52➊23201918312,5TNMU 17...TNMU 17...TNMU 17... A25R STFOL/R 3130 4➋ 30 25 24 202 17,0  TNMU 31... A25R STFOL/R 3130/4 ➍ 4➋ 30 25 24 204 17,0  TNMU 31... A32S STFOL/R 3137 4➋ 37 32 30 252 20,5  TNMU 31... A32S STFOL/R 3137/4 ➍ 4➋ 37 32 30 254 20,5  TNMU 31... ➊ Глубина обработки ограничена размером ET, если размер пластины EB < 1,6 мм. ➋ Глубина обработки ограничена размером ET, если размер пластины EB < 1,85 мм. ➌ Совместно с державкой STFO R/L .... /3 могут применяться пластины TNMU 1730F R/L, TNMU 1731F R/L, TNMU 1735F R/L и TNMU 1740F R/L ! ➍ Совместно с державкой STFO R/L .... /4 могут применяться пластины TNMU 3145F R/L, TNMU 3145F R/L и TNMU 3150F R/L ! ➎ Только для пластин шириной не более 2 мм Примечание: режущая кромка пластины располагается на 0,5 мм выше линии центров. Обратите внимание: правосторонняя державка -> левосторонняя пластина; левосторонняя державка -> правосторонняя пластина Запасные части Державка Винт Ключ STFO L/R .. 17-.. AS 0007 KS 1751 STFO L/R .. 31-.. AS 0222 T5215-IP 264 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм.
