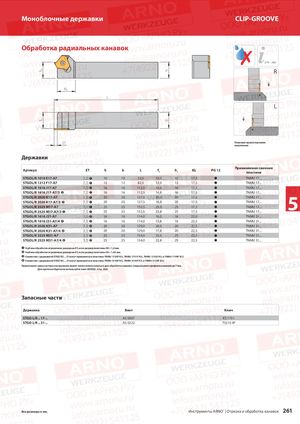

h1f1 hb Моноблочные державки CLIP-GROOVE Обработка радиальных канавок ✗ 279 – 282 R KL L L ET Показано правостороннее исполнение Державки Артикул ET h b L f1 h1 KL PG 12 Применяемая сменнаяпластина STGOL/R 1010 E17-A7 2,0 ➊ 10 10 72,5 10,0 10 17,5  TNMU 17... STGOL/R 1212 F17-A7 2,0 ➊ 12 12 82,5 12,0 12 17,5  TNMU 17... STGOL/R 1616 J17-A7 2,0 ➊ 16 16 112,5 16,0 16 17,5  TNMU 17... STGOL/R 1616 J17-A7/3 ➌ 2,0 ➊ 16 16 112,5 14,8 16 17,5  TNMU 17... STGOL/R 2020 K17-A7 2,0 ➊ 20 20 127,5 20,0 20 17,5 STGOL/R 2020 K17-A7/3 ➌2,0 ➊2020127,518,82017,5STGOL/R 2525 M17-A72,0 ➊2525152,525,02517,5TNMU 17...TNMU 17...TNMU 17...5 STGOL/R 2525 M17-A7/3 ➌ 2,0 ➊ 25 25 152,5 23,8 25 17,5  TNMU 17... STGOL/R 1616 J31-A7 3,5 ➋ 16 16 114,0 16,0 16 22,5  TNMU 31... STGOL/R 1616 J31-A7/4 ➍ 3,5 ➋ 16 16 114,0 13,8 16 22,5  TNMU 31... STGOL/R 2020 K31-A7 3,5 ➋ 20 20 129,0 20,0 20 22,5  TNMU 31... STGOL/R 2020 K31-A7/4 ➍ 3,5 ➋ 20 20 129,0 17,8 20 22,5  TNMU 31... STGOL/R 2525 M31-A7 3,5 ➋ 25 25 154,0 25,0 25 22,5  TNMU 31... STGOL/R 2525 M31-A7/4 ➍ 3,5 ➋ 25 25 154,0 22,8 25 22,5  TNMU 31... ➊ Глубина обработки ограничена размером ET, если размер пластины EB < 1,6 мм. ➋ Глубина обработки ограничена размером ET, если размер пластины EB < 1,85 мм. ➌ Совместно с державкой STGO R/L…/3 могут применяться пластины TNMU 1730F R/L, TNMU 1731F R/L, TNMU 1735F R/L и TNMU 1740F R/L! ➍ Совместно с державкой STGO R/L…/4 могут применяться пластины TNMU 3140F R/L, TNMU 3145F R/L и TNMU 3150F R/L! Примечание: наша система инструмента может также использоваться для обработки канавок специального профиля шириной до 7 мм. Для проточки буртиков используйте винт AS0002. (Стр. 282) Запасные части Державка Винт Ключ STGO L/R .. 17-.. AS 0007 KS 1751 STGO L/R .. 31-.. AS 0222 T5215-IP Все размеры в мм. Инструменты ARNO® | Отрезка и обработка канавок 261
