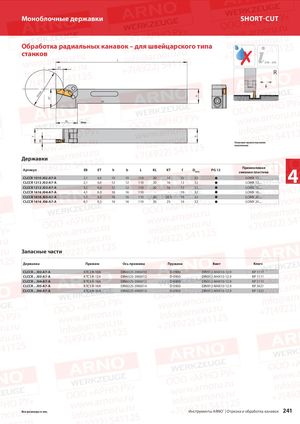

f Dmax.EB KT hb Моноблочные державки SHORT-CUT Обработка радиальных канавок – для швейцарского типа станков L ✗ 250 – 254 ET R XX KL Упор Показано правостороннее исполнение Державки АртикулCLCCR 1010 J02-A7-A EB ET h b L KL KT f Dмакс PG 122,14,0101011020141032Применяемаясменная пластинаLOMX 12.... 4 CLCCR 1212 J02-A7-A 2,1 4,0 12 12 110 20 16 12 32  LOMX 12.... CLCCR 1212 J03-A7-A 3,1 6,0 12 12 110 20 16 12 32  LOMX 15.... CLCCR 1616 J04-A7-A 4,1 8,0 16 16 110 - - 16 32  LOMX 18.... CLCCR 1616 J05-A7-A 5,1 9,5 16 16 110 26 20.5 16 32  LOMX 20.... CLCCR 1616 J06-A7-A 6,1 9,5 16 16 110 26 25 16 32  LOMX 24.... Запасные части Державка Прижим Ось прижима Пружина Винт Ключ CLCCR .. J02-A7-A KTC2 R-10A DIN6325-3M6X10 D-0900 DIN912-M4X10-12.9 KP 1111 CLCCR .. J03-A7-A KTC3 R-12A DIN6325-3M6X12 D-0900 DIN912-M4X10-12.9 KP 1111 CLCCR .. J04-A7-A KTC4 R-16A DIN6325-3M6X12 D-0900 DIN912-M4X10-12.9 KP 1111 CLCCR .. J05-A7-A KTC5 R-16A DIN6325-3M6X14 D-0900 DIN912-M4X10-12.9 KP 3421 CLCCR .. J06-A7-A KTC6 R-16A DIN6325-4M6X14 D-0900 DIN912-M4X16-12.9 KP 1321 Все размеры в мм. Инструменты ARNO® | Отрезка и обработка канавок 241
