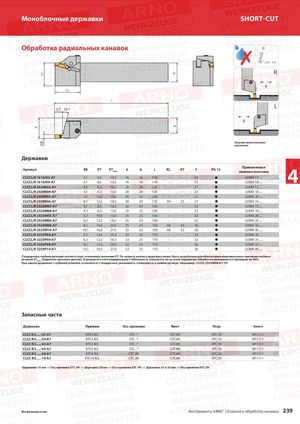

Каталог ARNO обработка канавок и отрезка 2018 - страница 239

KT Моноблочные державки SHORT-CUT Обработка радиальных канавок ✗ 250 – 254 R KL L L Показано правостороннее исполнение Державки АртикулCLCCL/R 1616J03-A7CLCCL/R 1616J04-A7EB ET ETмакс h b L KL KT f PG 123,16,510,51616110--234,18,513,01616110--23Применяемаясменная пластинаLOMX 15 ....LOMX 18 ....4 CLCCL/R 2020K03-A7 3,1 6,5 10,5 20 20 125 - - 27  LOMX 15 .... CLCCL/R 2020K04-A7 4,1 8,5 13,0 20 20 125 - - 27  LOMX 18 .... CLCCL/R 2020K05-A7 5,1 10,5 15,0 20 20 125 - - 27  LOMX 20 .... CLCCL/R 2020K06-A7 6,1 12,5 18,5 20 20 125 39 25 27  LOMX 24 .... CLCCL/R 2525M03-A7 3,1 6,5 10,5 25 25 150 - - 32  LOMX 15 .... CLCCL/R 2525M04-A7 4,1 8,5 13,0 25 25 150 - - 32  LOMX 18 .... CLCCL/R 2525M05-A7 5,1 10,5 15,0 25 25 150 - - 32  LOMX 20 .... CLCCL/R 2525M06-A7 6,1 12,5 18,5 25 25 150 - - 32  LOMX 24 .... CLCCL/R 2525M08-A7 8,1 14,5 25,0 25 25 150 48 32 26  LOMX 32 .... CLCCL/R 2525M10-A7 10,1 16,5 27,0 25 25 150 48 32 26  LOMX 40 .... CLCCL/R 3225P05-A7 5,1 10,5 15,0 32 25 170 - - 32  LOMX 20 .... CLCCL/R 3225P06-A7 6,1 12,5 18,5 32 25 170 - - 32  LOMX 24 .... CLCCL/R 3225P08-A7 8,1 14,5 25,0 32 25 170 - - 26  LOMX 32 .... CLCCL/R 3225P10-A7 10,1 16,5 27,0 32 25 170 - - 26  LOMX 40 .... Стандартная глубина резания соответствует основному значению ET. По запросу клиента державка может быть доработана для обеспечения максимального значения глубины резания ETмакс (выделено красным цветом). В результате этой модификации стабильность снижается, из-за этого параметры обработки уменьшаются примерно на 30% При заказе державки с глубиной резания, отличной от стандартной, указывайте, пожалуйста, в заявке артикул. Например : CLCCL 2525M04-A7-12! Запасные части Державка Прижим Ось прижима Винт Упор Ключ CLCC R/L .... 03-A7 KTC3 R/L STC ..* GTC6N ATC1N KP1111 CLCC R/L .... 04-A7 KTC4 R/L STC ..* GTC6N ATC1N KP1111 CLCC R/L .... 05-A7 KTC5 R/L STC ..* GTC6N ATC1N KP1111 CLCC R/L .... 06-A7 KTC6 R/L STC ..* GTC6N ATC1N KP1111 CLCC R/L .... 08-A7 KTC8 R/L STC 2N GTC6N ATC2N KP1111 CLCC R/L .... 10-A7 KTC10 R/L STC 2N GTC6N ATC2N KP1111 *Державка 16 мм –> Ось прижима STC 3N --> Державка 20 мм –> Ось прижима STC 1N –> Державка 25 и 32 мм –> Ось прижима STC 2N Все размеры в мм. Инструменты ARNO® | Отрезка и обработка канавок 239
