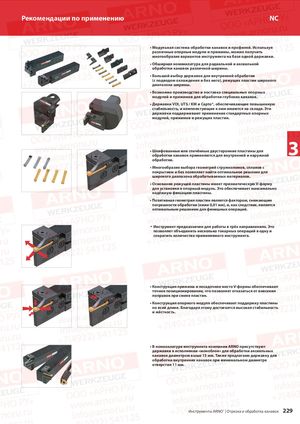

Каталог ARNO обработка канавок и отрезка 2018 - страница 229

Рекомендации по применению NC • Модульная система обработки канавок и профилей. Используя различные опорные модули и прижимы, можно получить многообразие вариантов инструмента на базе одной державки. • Обширная номенклатура для радиальной и аксиальной обработки канавок различной ширины. • Большой выбор державок для внутренней обработки (с подводом охлаждения и без него), режущих пластин широкого диапазона ширины. • Возможно производство и поставка специальных опорных модулей и прижимов для обработки глубоких канавок. • Державки VDI, UTS / KM и Capto®, обеспечивающие повышенную стабильность, и комплектующие к ним имеются на складе. Эти державки поддерживают применение стандартных опорных модулей, прижимов и режущих пластин. • Шлифованные или спечённые двусторонние пластины для 3 обработки канавок применяются для внутренней и наружной обработки. • Многообразие выбора геометрий стружколомов, сплавов с покрытием и без позволяет найти оптимальное решение для широкого диапазона обрабатываемых материалов. • Основание режущей пластины имеет призматическую V-форму для установки в опорный модуль. Это обеспечивает максимально надёжную фиксацию пластины. • Позитивная геометрия пластин является фактором, снижающим погрешности обработки (ниже 0,01 мм), и, как следствие, является оптимальным решением для финишных операций. • Инструмент предназначен для работы в трёх направлениях. Это позволяет объединить несколько токарных операций в одну и сократить количество применяемого инструмента. • Конструкция прижима и посадочное место V-формы обеспечивают точное позиционирование, что позволяет отказаться от внесения поправок при смене пластин. • Конструкция опорного модуля обеспечивает поддержку пластины по всей длине. Благодаря этому достигается высокая стабильность и жёсткость. • В номенклатуре инструмента компании ARNO присутствуют державки в исполнении «моноблок» для обработки аксиальных канавок диаметром выше 15 мм. Также предлагаем державку для обработки внутренних канавок при минимальном диаметре отверстия 11 мм. Инструменты ARNO® | Отрезка и обработка канавок 229
