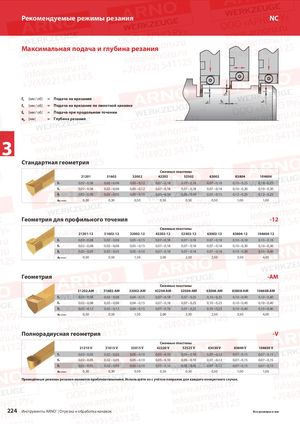

Каталог ARNO обработка канавок и отрезка 2018 - страница 224

Рекомендуемые режимы резания NC Максимальная подача и глубина резания fv [мм / об] = Подача на врезание fn [мм / об] = Подача на врезание по пилотной канавке fk [мм / об] = Подача при продольном точении ap [мм] = Глубина резания 3 Стандартная геометрия Сменные пластины 21201 31602 32002 42202 52502 63002 83804 104604 fv 0,02 – 0,08 0,02 – 0,08 0,05 – 0,12 0,07 – 0,18 0,07 – 0,18 0,07 – 0,18 0,10 – 0,25 0,10 – 0,25 fn 0,02 – 0,08 0,02 – 0,08 0,05 – 0,12 0,07 – 0,18 0,07 – 0,18 0,07 – 0,18 0,10 – 0,30 0,10 – 0,30 fk 0,02 – 0,05 0,02 – 0,05 0,05 – 0,10 0,05 – 0,10 0,05 – 0,10 0,07 – 0,15 0,12 – 0,25 0,12 – 0,25 ap макс 0,30 0,30 0,50 0,50 0,50 0,50 1,00 1,00 Геометрия для профильного точения -12 Сменные пластины 21201-12 31602-12 32002-12 42202-12 52502-12 63002-12 83804-12 104604-12 fv 0,02 – 0,08 0,02 – 0,08 0,05 – 0,15 0,07 – 0,18 0,07 – 0,18 0,07 – 0,18 0,10 – 0,18 0,10 – 0,18 fn 0,02 – 0,08 0,02 – 0,08 0,05 – 0,15 0,07 – 0,18 0,07 – 0,18 0,07 – 0,18 0,10 – 0,30 0,10 – 0,30 fk 0,02 – 0,05 0,02 – 0,05 0,05 – 0,10 0,07 – 0,18 0,07 – 0,18 0,07 – 0,18 0,10 – 0,30 0,10 – 0,40 ap макс 0,50 0,50 1,50 2,00 2,50 2,50 3,50 4,00 Геометрия -AM Сменные пластины 21202-AM 31602-AM 32002-AM 42204-AM 52504-AM 63008-AM 83808-AM 104608-AM fv 0,02 – 0,08 0,02 – 0,08 0,04 – 0,15 0,07 – 0,18 0,07 – 0,25 0,10 – 0,25 0,10 – 0,40 0,10 – 0,40 fn 0,02 – 0,08 0,02 – 0,08 0,04 – 0,15 0,07 – 0,18 0,07 – 0,25 0,10 – 0,25 0,10 – 0,40 0,10 – 0,40 fk 0,02 – 0,12 0,02 – 0,12 0,04 – 0,15 0,07 – 0,18 0,07 – 0,25 0,10 – 0,25 0,10 – 0,40 0,10 – 0,40 ap макс 0,50 0,50 1,50 2,00 2,50 2,50 3,50 4,00 Полнорадиусная геометрия -V Сменные пластины 21210 V 31615 V 32015 V 42220 V 52525 V 63030 V 83840 V 104650 V fv 0,02 – 0,05 0,02 – 0,05 0,05 – 0,10 0,05 – 0,10 0,05 – 0,10 0,07 – 0,12 0,07 – 0,15 0,07 – 0,15 fn 0,02 – 0,05 0,02 – 0,05 0,05 – 0,10 0,05 – 0,10 0,05 – 0,10 0,07 – 0,12 0,07 – 0,15 0,07 – 0,15 fk 0,02 – 0,05 0,02 – 0,05 0,05 – 0,10 0,05 – 0,10 0,05 – 0,10 0,07 – 0,12 0,07 – 0,15 0,07 – 0,15 ap макс 0,30 0,30 0,50 0,50 0,50 0,50 1,00 1,00 Приведённые режимы резания являются приблизительными. Используйте их с учётом поправок для каждого конкретного случая. 224 Инструменты ARNO® | Отрезка и обработка канавок Все размеры в мм
