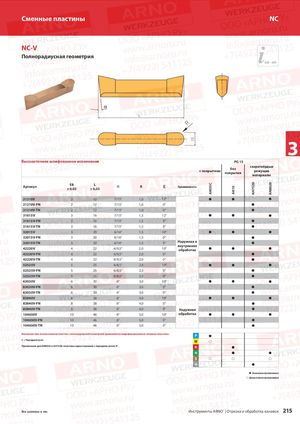

Каталог ARNO обработка канавок и отрезка 2018 - страница 215

EB AM35C AK10 AH7520 AN8020 Сменные пластины NC NC-V Полнорадиусная геометрия 222 – 225 3 Высокоточное шлифованное исполнение PG 15 с покрытием безпокрытия сверхтвёрдыережущиематериалы Артикул EB L α± 0,02± 0,02 R ε Применяемость 21210V 2 12 7/15° 1,0 12°    21210V-FN 2 12 7/15° 1,0 0°  21210V-TN 2 12 7/15° 1,0 0°  31615V 3 16 7/15° 1,5 12°    31615V-FN 3 16 7/15° 1,5 0°  31615V-TN 3 16 7/15° 1,5 0°  32015V 3 20 6/16° 1,5 10°    32015V-FN 3 20 6/16° 1,5 0°  32015V-TN 3 20 6/16° 1,5 0° Наружная и  внутренняя 42220V 4 22 6/9,5° 2,0 10° обработка    42220V-FN 4 22 6/9,5° 2,0 0°  42220V-TN 4 22 6/9,5° 2,0 0°  52525V 5 25 6/8,5° 2,5 10°    52525V-FN 5 25 6/8,5° 2,5 0°  52525V-TN 5 25 6/8,5° 2,5 0°  63030V 6 30 6° 3,0 10°    63030V-FN 6 30 6° 3,0 0°  63030V-TN 6 30 6° 3,0 0°  83840V 8 38 6° 4,0 10°    83840V-FN 8 38 6° 4,0 0°  83840V-TN 8 38 6° 4,0 0° Наружная  104650V 10 46 6° 5,0 10° обработка    104650V-FN 10 46 6° 5,0 0°  104650V-TN 10 46 6° 5,0 0°  Внимание: при использовании пластин с полнорадиусной геометрией применяются модифицированные опорные пластины.  ε = Передний угол  Примечание для AN8020 и AH7520: пластины односторонние с передним углом 0°.         Основное применение  Допустимое применение Все размеры в мм. Инструменты ARNO® | Отрезка и обработка канавок 215
