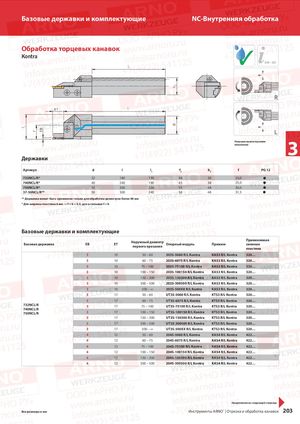

Каталог ARNO обработка канавок и отрезка 2018 - страница 203

f2 h2 Базовые державки и комплектующие NC-Внутренняя обработка Обработка торцевых канавок Kontra ✓ 220 – 231 l1 R l L Показано правостороннееисполнение 3 Державки Артикул d l l1 f2 h2 f PG 12 732NCL/R* 32 180 130 44 30 25,0  740NCL/R* 40 240 190 45 38 25,0  750NCL/R* 50 300 250 55 48 30,0  37-50NCL/R** 50 300 240 56 48 31,5  ** Державка может быть применена только для обработки диаметров более 60 мм * Для ширины пластины 6 мм –> f = b + 0,5; для остальных f = b Базовые державки и комплектующие Базовая державка EB ET Наружный диаметрпервого врезанияОпорный модуль Прижим Применяемаясменнаяпластина 3 10 50 – 60 203S-5060 R/L Kontra KAS3 R/L Kontra 320… 3 10 60 – 75 203S-6075 R/L Kontra KAS3 R/L Kontra 320… 3 10 75 – 100 203S-75100 R/L Kontra KAS3 R/L Kontra 320… 3 10 100 – 150 203S-100150 R/L Kontra KAS3 R/L Kontra 320… 3 10 150 – 300 203S-150300 R/L Kontra KAS3 R/L Kontra 320… 3 10 300 – 500 203S-300500 R/L Kontra KAS3 R/L Kontra 320… 3 10 500 – ∞ 203S-500XX R/L Kontra KAS3 R/L Kontra 320… 3 17 50 – 60 UT3S-5060 R/L Kontra KTS3 R/L Kontra 320… 3 17 60 – 75 UT3S-6075 R/L Kontra KTS3 R/L Kontra 320… 732NCL/R 3 17 75 – 100 UT3S-75100 R/L Kontra KTS3 R/L Kontra 320… 740NCL/R 750NCL/R 3 17 100 – 150 UT3S-100150 R/L Kontra KTS3 R/L Kontra 320… 3 17 150 – 300 UT3S-150300 R/L Kontra KTS3 R/L Kontra 320… 3 17 300 – 500 UT3S-300500 R/L Kontra KTS3 R/L Kontra 320… 3 17 500 – ∞ UT3S-500XX R/L Kontra KTS3 R/L Kontra 320… 4 12 50 – 60 204S-5060 R/L Kontra KAS4 R/L Kontra 422… 4 12 60 – 75 204S-6075 R/L Kontra KAS4 R/L Kontra 422… 4 12 75 – 100 204S-75100 R/L Kontra KAS4 R/L Kontra 422… 4 12 100 – 150 204S-100150 R/L Kontra KAS4 R/L Kontra 422… 4 12 150 – 300 204S-150300 R/L Kontra KAS4 R/L Kontra 422… 4 12 300 – 500 204S-300500 R/L Kontra KAS4 R/L Kontra 422… Продолжение на следующей странице Все размеры в мм Инструменты ARNO® | Отрезка и обработка канавок 203
