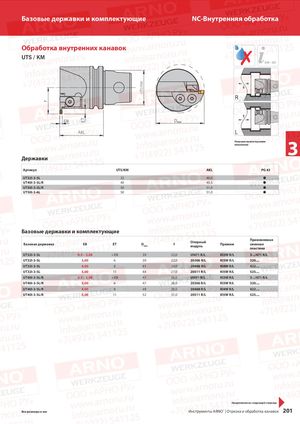

Каталог ARNO обработка канавок и отрезка 2018 - страница 201

UTS/KM Базовые державки и комплектующие NC-Внутренняя обработка Обработка внутренних канавок UTS / KM ✗ 220 – 231 R AKL L Показано правостороннееисполнение 3 Державки Артикул UTS/KM AKL PG 43 UT32I-3-5L 32 40,0  UT40I-3-5L/R 40 45,5  UT50I-3-5L/R 50 51,0  UT50I-3-6L 50 51,0  Базовые державки и комплектующие Базовая державка EB ET Dмин f Опорныймодуль Прижим Применяемаясменнаяпластина UT32I-3-5L 0,5 – 3,08 = EB 39 22,0 UI471 R/L KI3W R/L 3-../471 R/L UT32I-3-5L 3,00 6 39 22,0 20306 R/L KI3W R/L 320.... UT32I-3-5L 4,00 8 41 24,0 20408 R/L KI4W R/L 422.... UT32I-3-5L 5,00 11 44 27,0 20511 R/L KI5W R/L 525.... UT40I-3-5L/R 0,5 – 3,08 = EB 47 26,0 UI471 R/L KI3W R/L 3-../471 R/L UT40I-3-5L/R 3,00 6 47 26,0 20306 R/L KI3W R/L 320.... UT40I-3-5L/R 4,00 8 49 28,0 20408 R/L KI4W R/L 422.... UT40I-3-5L/R 5,00 11 52 31,0 20511 R/L KI5W R/L 525.... Продолжение на следующей странице Все размеры в мм Инструменты ARNO® | Отрезка и обработка канавок 201
