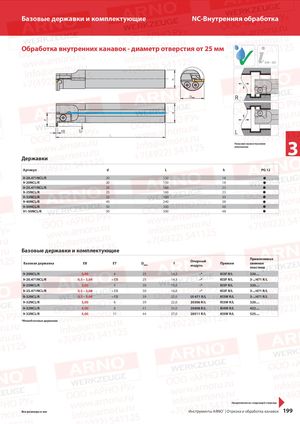

Каталог ARNO обработка канавок и отрезка 2018 - страница 199

Базовые державки и комплектующие NC-Внутренняя обработка Обработка внутренних канавок - диаметр отверстия от 25 мм ✓ 220 – 231 R L L Показано правостороннееисполнение 3 Державки Артикул d L h PG 12 9-20.471NCL/R 20 150 18  9-20NCL/R 20 150 18  9-25.471NCL/R 25 160 23  9-25NCL/R 25 160 23  9-32NCL/R 32 180 30  9-40NCL/R 40 240 38  9-50NCL/R 50 300 48  91-50NCL/R 50 300 48  Базовые державки и комплектующие Базовая державка EB ET Dмин f Опорныймодуль Прижим Применяемаясменнаяпластина 9-20NCL/R 3,00 4 25 14,3 –* KI3F R/L 320.... 9-20.471NCL/R 0,5 – 3,08 = EB 25 14,3 –* KI3F R/L 3-../471 R/L 9-25NCL/R 3,00 4 30 16,8 –* KI3F R/L 320.... 9-25.471NCL/R 0,5 – 3,08 = EB 30 16,8 –* KI3F R/L 3-../471 R/L 9-32NCL/R 0,5 – 3,08 = EB 39 22,0 UI 471 R/L KI3W R/L 3-../471 R/L 9-32NCL/R 3,00 6 39 22,0 20306 R/L KI3W R/L 320.... 9-32NCL/R 4,00 8 41 24,0 20408 R/L KI4W R/L 422.... 9-32NCL/R 5,00 11 44 27,0 20511 R/L KI5W R/L 525.... *Моноблочные державки Продолжение на следующей странице Все размеры в мм Инструменты ARNO® | Отрезка и обработка канавок 199
